控制与保护开关系列
Control and protection switch series
电子脱扣器可调面 具有短路保护（类似MCCB及熔断器的短路保护功能)、自动控制(类似接触器的远程控制功能)、就地操作与指示功能。主要由躯壳、主体
板
面板、底板、电磁传动机构、操作机构、主电路接触组（包括触头系统、短路脱扣器)等部件构成。
辅助触头模块 辅助触头基本参数见下表，辅助触头为电气上分开的，即每组触头上可接不同的电压；辅助触头的每对接线端子均用2
位数标志，标志的个位数是功能数，1、2表示常闭触头，3、4表示常开触头；标志的十位数为序列数。属于同一触头
接线端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。95、98标志故障信号常开触头，05、08标志
短路信号常开触头。
当主电路发生过载（或过流过压、断相缺相等)故障时操作旋钮处于TRIP，05、08短路报警信号闭合，95、98故障报
警信号亦闭合，主电路分断。
机械无源、隔离
辅助触头 Ith(A) Ui(V) Ue 额定控制容量 接通能力
AC(V) DC(V) AC(VA) DC(W) AC(VA) DC(W)
48 24 300 120 1500 800
110/127 48 500 90 3500 700
6.3 690 220/240 110 600 75 6000 400
380 220 520 68 7500 260
/ 440 / 61 / 220
三极基本型产品
CPS基本配置：主体+电子脱扣器+辅助触头组
短路瞬时动作
短路短延时或定时限（面板可调)
过压保护
欠压保护
欠流保护
堵转保护
断相保护
缺相保护 LCGQ
三相不平衡保护
三极基本型产品外形图 起动延时功能 自动复位过欠压延时保护器系列

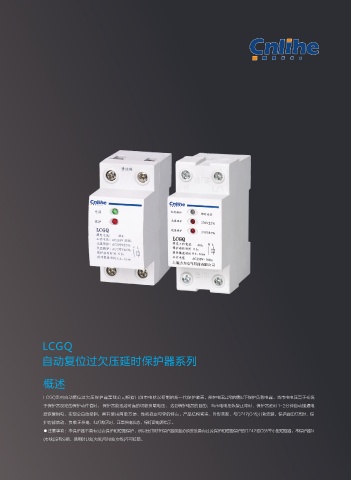

概述
LCGQ系列自动复位过欠压保护器是我公司根据目前市电状况研制的新一代保护装置，能在电压异常的情况下保护负载电器。当市电电压高于或低
于保护器设定的保护动作值时， 保护器能迅速可靠的切断负载电压， 达到保护电器的目的；当市电电压恢复正常时，保护器延时1-2分钟自动接通电
源恢复供电，实现全自动控制，具有使用简单方便、性能稳定可靠的特点。产品结构紧凑、外形美观，与DZ47(C45)并轨安装。保护器红灯亮时，保
护功能启动，负载无供电，红灯熄灭时，正常供电状态，绿灯是电源指示。
● 注意事项：本保护器不具有过流保护和短路保护，所以使用时在保护器前面必须安装具有过流保护和短路保护的DZ47或C65等小型短路器。本保护器N
(零线)没有分断，使用时L线(火线)与N线(零线)不可接错。
