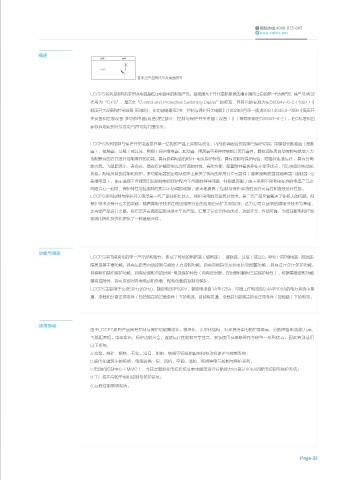

              概述
                                    代号     符号
                                    CPS
                                                基本型产品的代号及电器符号


                                LCCPS系列控制与保护开关电器是低压电器中的新型产品，是我国九十年代最新研发的填补国内空白的第一代大类产品，其产品类别
                                代号为“CPS”，是英文“Control and Protective Switching Device”的缩写，其符合的标准为IEC60947-6-2（1997）《
                                低压开关设备和控制设备 第6部分：多功能电器第2节：控制与保护开关电器》(1992年8月第一版)和GB14048.9-1998《低压开
                                关设备和控制设备 多功能电器(设备)第2部分：控制与保护开关电器（设备）》（等同采用IEC60947-6-2）。IEC标准和国
                                家标准规定的代号及电气符号如右图所示。

                                LCCPS系列控制与保护开关电器是在单一结构的产品上实现集成化、内部协调配合的控制与保护功能，能够替代断路器（熔断
                                器）、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等多种传统的分离元器件，具有远距离自动控制与就地人力
                                控制兼有的方式进行控制操作的功能，具有协调配合的时间-电流保护特性，具有控制与保护配合、短路后连续运行，具有分断
                                能力高、飞弧距离小、寿命长，具有保护整定电流均可调的特性，操作方便、配套附件模块多样齐全等优点，可以实现对电动机
                                负载、配电负载的控制和保护。多功能电器的出现从根本上解决了传统的采用分立元器件（通常是断路器或熔断器+接触器+过
                                载继电器），由于选择不合理而引起的控制和保护配合不合理的种种问题，特别是克服了由于采用不同考核标准的电器产品之
                                间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统的运行可靠性和连续运行性能。
                                LCCPS系列控制与保护开关电器第一代产品体积比较大，保护采用的双金属片技术。第二代产品尽管解决了体积大的问题，但
                                保护技术没有什么大的突破。随着微电子技术在低压电器行业的应用日益扩大和加深，达力公司以最新的微电子技术为基础，
                                走高端产品设计之路，投巨资开发具有国际先进水平的产品，汇集了分立元件的优点，功能齐全，性能可靠，为低压配电和控制
                                系统的简化及优化提供了一种基础元件。






              功能与用途
                                LCCPS采用模块化的单一产品结构型式，集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）保护继电器、起动器、
                                隔离器等主要功能，具有远距离自动控制与就地人力控制功能，具有面板指示及机电信号报警功能，具有过压欠压保护功能，
                                具有断相缺相保护功能，具有协调配合的时间-电流保护特性（具有反时限、定时限和瞬时三段保护特性）。根据需要选配功能
                                模块或附件，即可实现对各类电动机负载、配电负载的控制与保护。
                                LCCPS主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自1A至125A、可调工作电流自0.4A至100A的电力系统中接
                                通、承载和分断正常条件（包括规定的过载条件）下的电流，且能够接通、承载并分断规定的非正常条件（如短路）下的电流。





              适用领域
                                由于LCCPS系列产品具有控制与保护功能集成化、模块化、小型化结构，对环境污染的防护等级高，分断短路电流能力高，
                                飞弧距离短，电寿命长，保护功能齐全，连续运行性能和可靠性高，安装使用及维修操作方便等一系列优点，因此特别适用
 LCCPS                          以下系统：
                                a.冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
 控制与保护开关系列                      b.现代化建筑中的照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；

                                c.电动机控制中心（MMC），尤其是智能化电控系统或要求额定运行分断能力Ics高达80kA的配电控制与保护系统；
                                d.工厂或车间的单电机控制与保护系统；
 LC  CPS  □  □  □  □  □  □  □  □
                                e.远程控制照明系统。



 企业  控制与保护  产品组合型  主体电流：  脱扣器  脱扣器额  辅助触  控制电源电  派生代号：  4极
 代号  开关电器（  式：基本型  45、125  代号：  定电流：  头组合  压代号：  电机无代号、  的N
 多功能电器）
 无代号、  M、F、  1～125A  方式代  AC380V的代  P-配电、  极类
 D-双速型、  Z  号：02、  号为Q，  F-消防、  型
 J-星三角、  06、09  AC220V代号  L-漏电、
 N-可逆型  G-隔离、
 为M
 T-通讯
