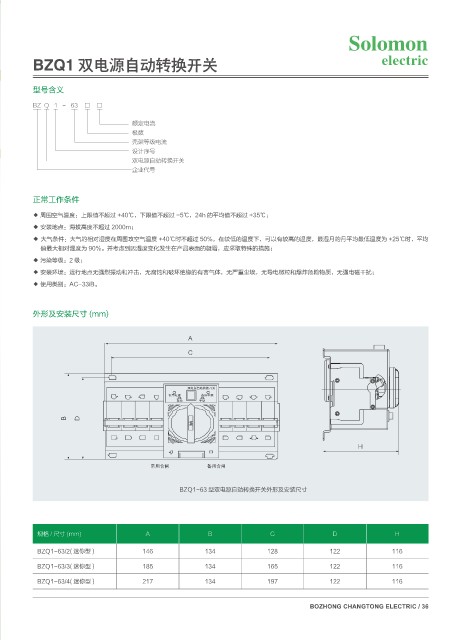

Page 43 - 博众长通电气科技(厦门)有限公司（低压原）

BZQ1 双电源自动转换开关 FMFDUSJD

型号含义
BZ Q 1 - 63 □ □

额定电流
极数
壳架等级电流
设计序号
双电源自动转换开关
企业代号

正常工作条件
◆ 周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
◆ 安装地点：海拔高度不超过 2000m；
◆ 大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均
值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
◆ 污染等级：2 级；
◆ 安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
◆ 使用类别：AC-33iB。

外形及安装尺寸 (mm)

"
$

ԤႂຸᒬҮᣀ૰धС
࣡ၸႂຸ ܫၸႂຸ
ᒬҮ ੣Ү
# %

)

࣡ၸՋ᫑ ܫၸՋ᫑

BZQ1-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 (mm) A B C D H
BZQ1-63/2( 迷你型 ) 146 134 128 122 116

BZQ1-63/3( 迷你型 ) 185 134 165 122 116
BZQ1-63/4( 迷你型 ) 217 134 197 122 116

Bozhong Changtong ElECtriC / 36
