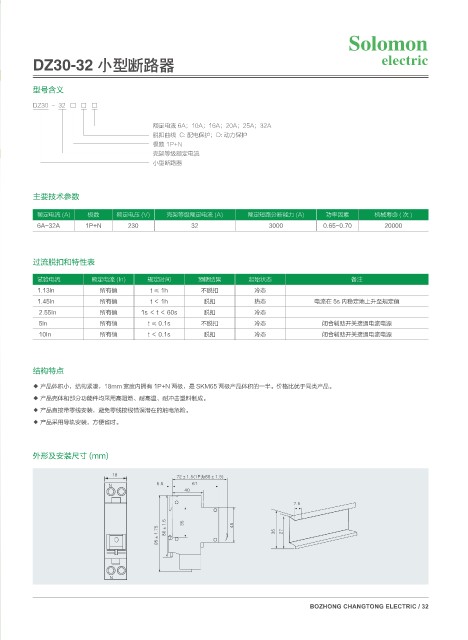

DZ30-32 小型断路器 FMFDUSJD

型号含义
DZ30 - 32 □ □ □

额定电流 6A；10A；16A；20A；25A；32A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P+N
壳架等级额定电流
小型断路器

主要技术参数

额定电流 (A) 极数 额定电压 (V) 壳架等级额定电流 (A) 额定短路分断能力 (A) 功率因素 机械寿命 ( 次 )
6A~32A 1P+N 230 32 3000 0.65~0.70 20000

过流脱扣和特性表
试验电流 额定电流 (In) 规定时间 预期结果 起始状态 备注
1.13ln 所有值 t≤1h 不脱扣 冷态
1.45ln 所有值 t＜1h 脱扣 热态 电流在 5s 内稳定地上升至规定值
2.55In 所有值 1s ＜t＜60s 脱扣 冷态
5ln 所有值 t ≤ 0.1s 不脱扣 冷态 闭合辅助开关接通电流电源
10In 所有值 t ＜ 0.1s 脱扣 冷态 闭合辅助开关接通电流电源

结构特点

◆ 产品体积小，结构紧凑，18mm 宽度内拥有 1P+N 两极，是 SKM65 两极产品体积的一半。价格比优于同类产品。
◆ 产品壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
◆ 产品直接带零线安装，避免零线接线错误潜在的触电危险。
◆ 产品采用导轨安装，方便省时。

外形及安装尺寸 (mm)

d 1˝ d

/

d d

/
