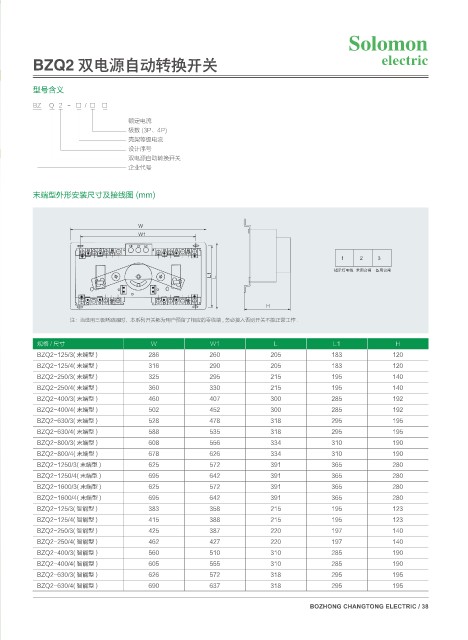

BZQ2 双电源自动转换开关 FMFDUSJD

型号含义
BZ Q 2 - □ / □ □

额定电流
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
企业代号

末端型外形安装尺寸及接线图 (mm)

8
8

ႂຸ ࣡Ջ ܫՋ

ૈᇧ༤ᭅጲ ࣡ၸՋ᫑ ܫၸՋ᫑
- -

)
注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

规格 / 尺寸 W W1 L L1 H
BZQ2-125/3( 末端型 ) 286 260 205 183 120
BZQ2-125/4( 末端型 ) 316 290 205 183 120
BZQ2-250/3( 末端型 ) 325 295 215 195 140
BZQ2-250/4( 末端型 ) 360 330 215 195 140
BZQ2-400/3( 末端型 ) 460 407 300 285 192
BZQ2-400/4( 末端型 ) 502 452 300 285 192
BZQ2-630/3( 末端型 ) 528 478 318 295 195
BZQ2-630/4( 末端型 ) 588 535 318 295 195
BZQ2-800/3( 末端型 ) 608 556 334 310 190
BZQ2-800/4( 末端型 ) 678 626 334 310 190
BZQ2-1250/3( 末端型 ) 625 572 391 365 280
BZQ2-1250/4( 末端型 ) 695 642 391 365 280
BZQ2-1600/3( 末端型 ) 625 572 391 365 280
BZQ2-1600/4( 末端型 ) 695 642 391 365 280
BZQ2-125/3( 智能型 ) 383 358 215 195 123
BZQ2-125/4( 智能型 ) 415 388 215 195 123
BZQ2-250/3( 智能型 ) 425 387 220 197 140
BZQ2-250/4( 智能型 ) 462 427 220 197 140
BZQ2-400/3( 智能型 ) 560 510 310 285 190
BZQ2-400/4( 智能型 ) 605 555 310 285 190
BZQ2-630/3( 智能型 ) 626 572 318 295 195
BZQ2-630/4( 智能型 ) 690 637 318 295 195
