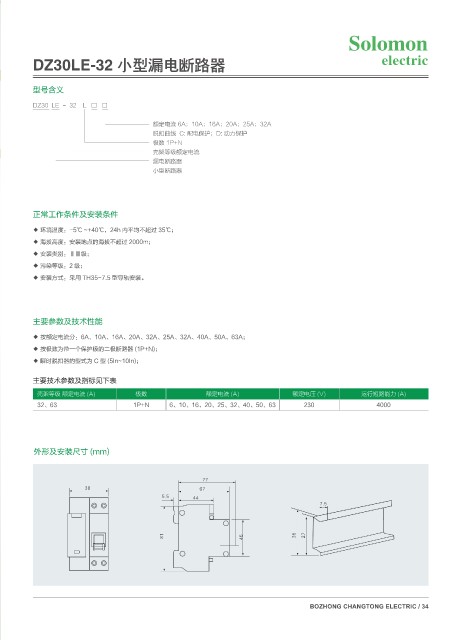

DZ30LE-32 小型漏电断路器                                                                        FMFDUSJD



          型号含义
          DZ30  LE  -  32    L   □   □


                                        额定电流 6A；10A；16A；20A；25A；32A
                                        脱扣曲线  C: 配电保护；D: 动力保护
                                        极数 1P+N
                                        壳架等级额定电流
                                        漏电断路器
                                        小型断路器





         正常工作条件及安装条件
         ◆ 环境温度：-5℃ ~+40℃，24h 内平均不超过 35℃；
         ◆ 海拔高度：安装地点的海拔不超过 2000m；
         ◆ 安装类别：ⅡⅢ级；
         ◆ 污染等级：2 级；
         ◆ 安装方式：采用 TH35-7.5 型导轨安装。





         主要参数及技术性能

         ◆ 按额定电流分：6A、10A、16A、20A、32A、25A、32A、40A、50A、63A；
         ◆ 按极数为带一个保护极的二极断路器 (1P+N)；
         ◆ 瞬时脱扣器的型式为 C 型 (5In~10In)；

         主要技术参数及指标见下表
           壳架等级 额定电流 (A)            极数                额定电流 (A)              额定电压 (V)          运行短路能力 (A)
           32、63                   1P+N      6、10、16、20、25、32、40、50、63         230                4000





          外形及安装尺寸 (mm)
