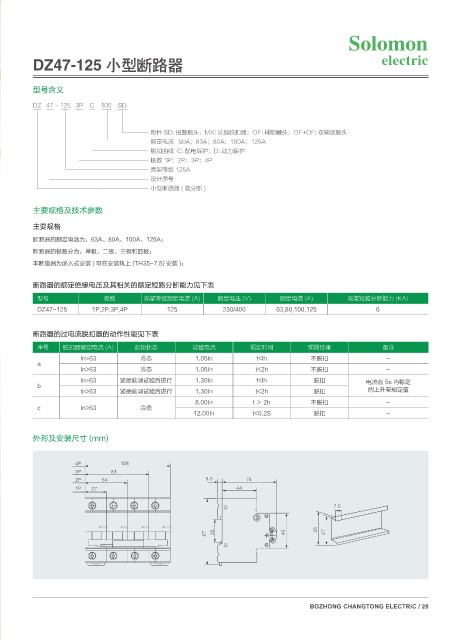

DZ47-125 小型断路器 FMFDUSJD

型号含义
DZ 47 - 125 3P C 100 SD

附件 SD: 报警触头；MX: 分励脱扣器；OF: 辅助触头；OF+OF: 双辅助触头
额定电流 50A；63A；80A；100A；125A
脱扣曲线 C: 配电保护；D: 动力保护
极数 1P；2P；3P；4P
壳架等级 125A
设计序号
小型断路器 ( 高分断 )

主要规格及技术参数

主要规格
断路器的额定电流为：63A、80A、100A、125A；
断路器的极数分为：单极、二极、三极和四极；
本断路器为嵌入式安装 ( 可在安装轨上 (TH35-7.5) 安装 )；

断路器的额定绝缘电压及其相关的额定短路分断能力见下表

型号 极数 壳架等级额定电流 (A) 额定电压 (V) 额定电流 (A) 壳架短路分断能力 (KA)
DZ47-125 1P,2P,3P,4P 125 230/400 63,80,100,125 6

断路器的过电流脱扣器的动作性能见下表

序号 脱扣器额定电流 (A) 起始状态 试验电流 规定时间 预期结果 备注
In=63 冷态 1.05In t<lh 不脱扣 -
a
In>63 冷态 1.05In t<2h 不脱扣 -
In=63 紧接前项试验后进行 1.30In t<lh 脱扣 电流在 5s 内稳定
b
In>63 紧接前项试验后进行 1.30In t<2h 脱扣 的上升至规定值
8.00In t＞2h 不脱扣 -
c In>63 冷态
12.00In t<0.2S 脱扣 -

外形及安装尺寸 (mm)

1
1
1
1
