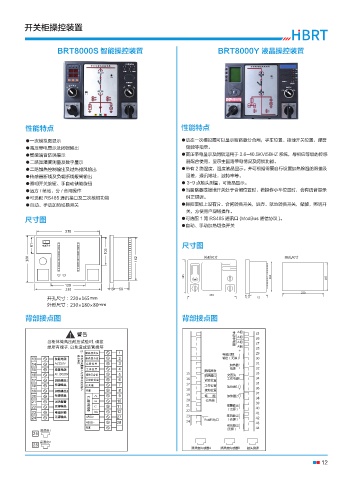

开关柜操控装置

BRT8000S 智能操控装置 BRT8000Y 液晶操控装置

性能特点 性能特点

●一次模拟图显示 ●动态一次模拟图可以显示断路器分合闸，手车位置、接地开关位置、弹簧
●高压带电显示及闭锁输出 储能等指示。
●智能语音防误提示 ●高压带电显示及闭锁适用于 3.6-40.5KV/50HZ 系统，与相应等级的传感
●二路温湿度测量及数字显示 器配合使用，显示主回路带电情况及闭锁功能。
●二路加热控制输出及过热排风输出 ●带有 2 路温度，湿度液晶显示。并可根据需要自行设置加热除湿的限值及
●传感器断线及负载断线报警输出 回差，通讯地址，波特率等。
●照明开关旋钮、手自动储能旋钮 ● 3~9 点触头测温，可液晶显示。
●远方 / 就地、分 / 合闸操作 ●当断路器或接地开关处于合闸位置时，若操作小车位置时，会有语音提示
●可选配 RS485 通讯接口及二次核相功能 纠正错误。
●自动、手动加热切换开关 ●操控面板上设有分、合闸转换开关，远方、就地转换开关，储能，照明开
关，方便用户现场操作。
尺寸图 ●可选配 1 路 RS485 通讯口 (ModBus 通信协议 )。
●自动、手动加热切换开关

尺寸图

3:2

452
ᙦኺᎠ፞媥442¸387oo
ၼᛈᎠ፞媥452¸3:2¸:2oo
背部接点图 背部接点图

25
26

12
