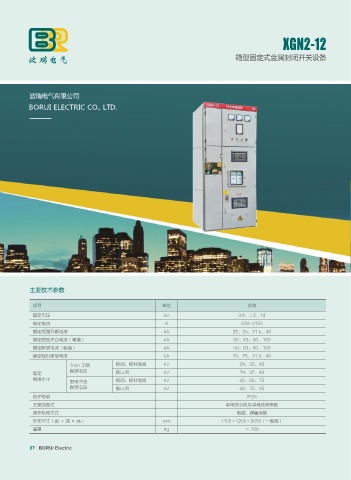

XGN2-12

箱型固定式金属封闭开关设备

BORUI ELECTRIC CO., LTD.

主要技术参数

项目 单位 参数
额定电压 kV 3.6、7.2、12
额定电流 A 630~3150
额定短路开断电流 kA 20、25、31.5、40
额定短路关合电流（峰值） kA 50、63、80、100
额定耐受电流（峰值） kA 50、63、80、100
额定短时耐受电流 kA 20、25、31.5、40
1min 工频 极间、极对地间 kV 24、32、42
耐受电压
额定 断口间 kV 24、32、48
绝缘水平 极间、极对地间 kV 40、60、75
雷电冲击
耐受电压 断口间 kV 46、70、85
防护等级 IP2X
主接线型式 单母线分段及单母线带旁路
操作机构方式 电磁，弹簧储能
外形尺寸（宽 × 深 × 高） mm 1100×1200×2650（一般型）
重量 kg ≈ 700
