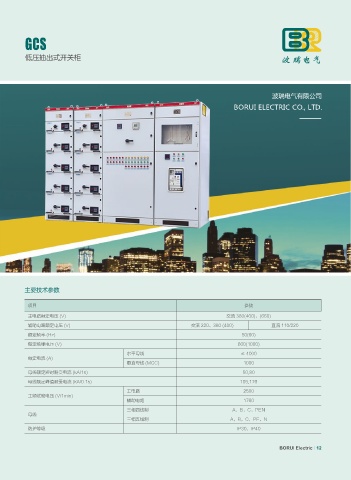

GCS


          低压抽出式开关柜









                                                                                 BORUI ELECTRIC CO., LTD.





































          主要技术参数


           项目                                                                        参数
           主电路额定电压 (V)                                                         交流 380(400)、(660)
           辅助电路额定电压 (V)                                            交流 220、380 (400)           直流 110/220
           额定频率 (Hz)                                                                50(60)
           额定绝缘电压 (V)                                                              660(1000)
                                             水平母线                                   ≤ 4000
           额定电流 (A)
                                             垂直母线 (MCC)                              1000
           母线额定短时耐受电流 (kA/1s)                                                        50,80
           母线额定峰值耐受电流 (kA/0.1s)                                                     105,176
                                             主电路                                     2500
           工频试验电压 (V/1min)
                                             辅助电路                                    1760
                                             三相四线制                               A,B,C,PEN
           母线
                                             三相五线制                              A,B,C,PE,N
           防护等级                                                                    IP30,IP40
