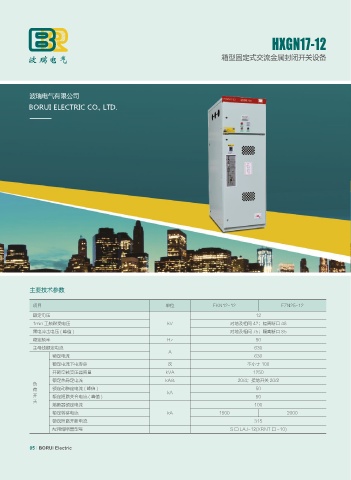

HXGN17-12

箱型固定式交流金属封闭开关设备

BORUI ELECTRIC CO., LTD.

主要技术参数

项目 单位 FKN12-12 FZN25-12
额定电压 12
1min 工频耐受电压 kV 对地及相间 42；隔离断口 48
雷电冲击电压 ( 峰值 ) 对地及相间 75；隔离断口 85
额定频率 Hz 50
主母线额定电流 630
A
额定电流 630
额定电流下电寿命 次 不小于 100
开断空载变压器容量 kVA 1250
额定热稳定电流 kA/s 20/4；接地开关 20/2
负
荷 额定动稳定电流 ( 峰值 ) kA 50
开 额定短路关合电流 ( 峰值 ) 50
关
熔断器额定电流 100
额定转移电流 kA 1500 2000
额定短路开断电流 315
配用熔断器型号 S □ LAJ-12(XRNT □ -10)

05 BORUI Electric
