P. 15

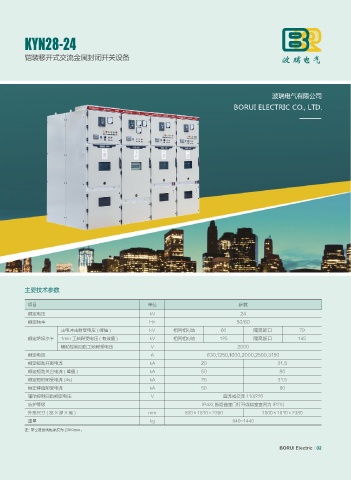

KYN28-24


          铠装移开式交流金属封闭开关设备









                                                                                 BORUI ELECTRIC CO., LTD.





































          主要技术参数


           项目                                       单位                             参数
           额定电压                                     kV                              24
           额定频率                                     Hz                            50/60
                      雷电冲击耐受电压 ( 峰值 )               kV       相间相对地           60         隔离断口            79
           额定绝缘水平     1min 工频耐受电压 ( 有效值 )           kV       相间相对地           125        隔离断口            145
                      辅助控制回路工频耐受电压                   V                             2000
           额定电流                                      A                  630,1250,1600,2000,2500,3150
           额定短路开断电流                                 kA                20                        31.5
           额定短路关合电流 ( 峰值 )                          kA                50                         80
           额定短时耐受电流 (4s)                            kA                20                         31.5
           额定峰值耐受电流                                 kA                50                         80
           辅助控制回路额定电压                                V                        直流或交流 110/220
           防护等级                                                        IP4X( 断路器室门打开或隔室室间为 IP2X)
           外形尺寸(宽X深X高)                              mm           800×1810×2380             1000×1810×2380
           重量                                        kg                          840~1440
          注:架空进出线柜深度为 2360mm。
