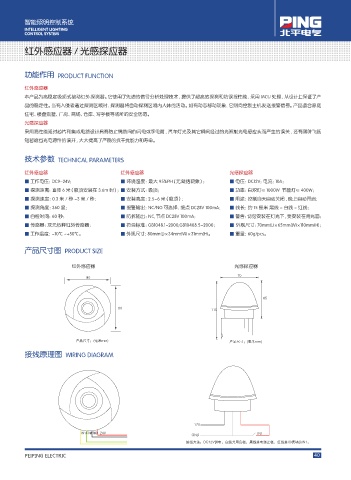

智能照明控制系统
INTELLIGENT LIGHTING
CONTROL SYSTEM

红外感应器 / 光感探应器

功能作用 PRODUCT FUNCTION

红外感应器
本产品为高稳定吸顶式被动红外探测器。它使用了先进的信号分析处理技术，提供了超高的探测和防误报性能，采用 MCU 处理，从设计上保证了产
品的稳定性。当有入侵者通过探测区域时，探测器将自动探测区域内人体的活动。如有动态移动现象，它则向控制主机发送报警信号。产品适合家庭
住宅、楼盘别墅、厂房、商场、仓库、写字楼等场所的安全防范。
光感探应器
采用高性能延时芯片和集成电路设计具有防止偶然间的闪电或手电筒 , 汽车灯光及其它瞬间经过的光照射光电感应头而产生的误关 , 还有落叶飞低
短暂遮挡光电源件的误开 , 大大提高了产品的抗干扰能力和寿命。

技术参数 TECHNICAL PARAMETERS
红外感应器 红外感应器 光感探应器
■ 工作电压：DC9-24V； ■ 环境湿度：最大 95%PH（无凝结现象）； ■ 电压：DC12V；电流：10A；
■ 探测距离：直径 6 米（吸顶安装在 3.6m 时）；■ 安装方式：吸顶； ■ 功率：白炽灯≤ 1000W 节能灯≤ 400W；
■ 探测速度：0.3 米 / 秒 -3 米 / 秒； ■ 安装高度：2.5-6 米（吸顶）； ■ 用途：控制白天自动关闭 , 晚上自动开启；
■ 探测角度：360 度； ■ 报警输出：NC/NO 可选择，接点 DC28V 100mA； ■ 线长：约 15 厘米 黑线 - 白线 - 红线；
■ 自检时间：60 秒； ■ 防拆输出：NC,节点 DC28V 100mA； ■ 警告：切勿安装在灯光下, 要安装在背光面；
■ 传感器：双元热释红外传感器； ■ 符合标准：GB1048.1-2000;GB10408.5-2000； ■ 外观尺寸：70mm(L)×65mm(W)×110mm(H)；
■ 工作温度：-10℃ ~+50℃。 ■ 外观尺寸：80mm(L)×34mm(W)×31mm(H)。 ■ 重量：60g/pcs。

产品尺寸图 PRODUCT SIZE

红外感应器 光感探应器
70
80

65
80 110

产品尺寸：(毫米mm) 产品尺寸：(毫米mm)
接线原理图 WIRING DIAGRAM

12V
IN1 COM GND 24V IN1
GND
接线方法：DC12V供电，白线共用负极，黑线接电源正极，红线接IO模块的IN1。
PEIPING ELECTRIC 40
