电涌保护器(SPD)

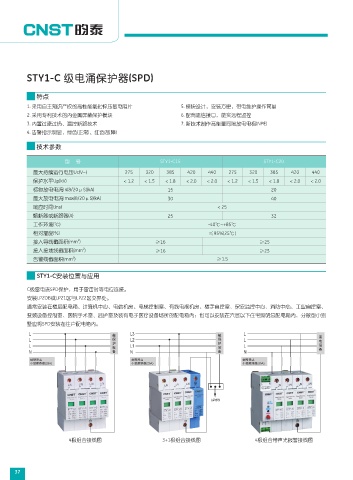

STY1-C 级电涌保护器(SPD) STY1-B 级电涌保护器(SPD)

特点 特点
1. 采用自主知识产权的高性能氧化锌压敏电阻片 5. 模块设计，安装方便，带电维护操作简单 1. 采用插拔模块设计，维护特别简单方便 5. 提供远程监控开关信号
2. 采用专利技术的内金属屏蔽保护模块 6. 配有遥信接口，能实远程监控 2. 采用自主知识产权元件，氧化锌压敏电阻 6. 可实现凯文连接
3. 内置过流过热、温控断路技术 7. 新技术制作高能量间隙放电电极(NPE) 3. 采用专利技术的内金属屏蔽保护模块 7. 通流量大
4. 告警指示明显，绿色(正常)、红色(故障) 4. 内置过流过热、温控断路技术 8. 残压极低

技术参数 技术参数

型 号 STY1-C15 STY1-C20 型 号 STY1-B30 STY1-B40 STY1-B60
最大持续运行电压Uc(V~) 275 320 385 420 440 275 320 385 420 440 最大持续运行电压Uc(V~) 320 385 320 385 320 385
保护水平Up(kV) < 1.2 < 1.5 < 1.8 < 2.0 < 2.0 < 1.2 < 1.5 < 1.8 < 2.0 < 2.0 保护水平Up(kV) < 2.0 < 2.0 < 2.0 < 2.5 < 2.5 < 3.0
标称放电电流In(8/20μS)(kA) 15 20 标称放电电流In(8/20μS)(kA) 30 40 60
最大放电电流Imax(8/20μS)(kA) 30 40 最大放电电流Imax(8/20μS)(kA) 60 80 100
响应时间t(ns) < 25 响应时间t(ns) < 25
熔断器或断路器(A) 25 32 熔断器或断路器(A) 63
工作环境(℃) -40℃~+85℃ 工作环境(℃) -40℃~+85℃
相对湿度(%) ≤95%(25℃) 相对湿度(%) ≤95%(25℃)
接入导线截面积(mm ) ≥16 ≥25 接入导线截面积(mm ) 2 ≥25 ≥35
2
接入接地线截面积(mm ) 2 ≥16 ≥25 接入接地线截面积(mm ) 2 ≥35 ≥35
告警线截面积(mm ) 2 ≥1.5
STY1-B安装位置与应用
STY1-C安装位置与应用
B级雷电流SPD保护，用于雷击时等电位连接。 外形尺寸
C级雷电流SPD保护，用于雷击时等电位连接。 安装在LPZOA或LPZOB区与LPZ1区交界处。
安装LPZOB或LPZ1区与LPZ2区交界处。 通常安装在进线低压主配电柜处。
通常安装在楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、楼宇自控室、保安监控中心、消防中心、工业自控室、 为了防止电涌保护器失效保护器失效后影响电网正常运行，
变频设备控制室、医院手术室、监护室及装有电子医疗设备场所的配电箱内；也可以安装在六层以下住宅照明总配电箱内，分散型小别 联于L线的保护应该串连一个63A以上的熔断器或断路器。
墅应将SPD安装在住户配电箱内。

单、三相电源共差模电源保护器系列(SPD)

特点

单、三相电源共差模电涌保护器，主要适用于电网干扰比较严重的场所，能有效抑制电网中的峰值干扰及感应雷电流，其设计主要
4极组合接线图 3+1极组合接线图 4极组合带声光报警接线图 针对TT、TN配电系统所要求的相线、零线、零线对地及相线对零线的共模，差模进行全方位保护，用于B、C、D级电涌保护。

37 38
