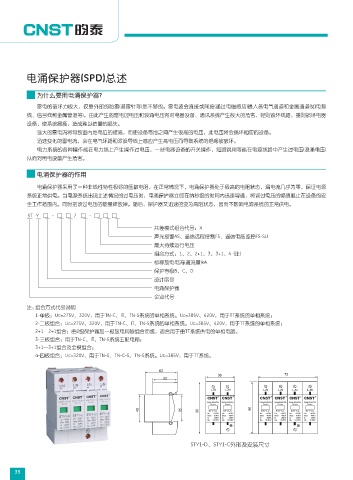

电涌保护器(SPD)

电涌保护器(SPD)总述 STY1-D 电涌保护器(SPD)

为什么要用电涌保护器? 特点

雷电的破坏力极大，仅靠外部的防雷(避雷针等)是不够的。雷电波会直接或间接(通过电磁感应)侵入各电气通道和金属通道(如电源 1. 模块设计，安装方便，带电维护操作简单 4. 漏电流小，响应时间快，残压低
线、信号线和金属管道等)。由此产生的雷电过电压和浪涌电压将对电器设备、通讯系统产生很大的危害，轻则毁坏线路，重则损坏电器 2. 内置过流过热、温控断路技术 5. 配有遥信接口，能实现远程监控
设备，使系统瘫痪，造成难以估量的损失。 3. 采用自主知识产权的高品质氧化锌压敏电阻片 6. 告警指示明显，绿色(正常)、红色(故障)
强大的雷电流将导致室内地电位的提高，而使设备与地之间产生很高的电压，此电压将会损坏相应的设备。
技术参数
迅速变化的雷电流，会在电气环路和双股导线上感应产生高电压而导致系统的绝缘被破坏。
电力系统的各种操作能在电力线上产生操作过电压，一些电器设备的开关操作，短路跳闸等能在电源线路中产生过电压(浪涌电压) 型 号 STY1-D5 STY1-D10
从而对用电设备产生危害。
最大持续运行电压Uc(V~) 275 320 385 420 275 320 385 420
保护水平Up(kV) < 1.2 < 1.5 < 1.8 < 2.0 < 1.2 < 1.5 < 1.8 < 2.0
电涌保护器的作用
标称放电电流In(8/20μS)(kA) 5 10
电涌保护器采用了一种非线性特性极好的压敏电阻，在正常情况下，电涌保护器处于极高的电阻状态，漏电流几乎为零，保证电源 最大放电电流Imax(8/20μS)(kA) 10 20
系统正常供电。当电源系统出现上述情况的过电压时，电涌保护器立即在纳秒级的时间内迅速导通，将该过电压的幅值限止在设备的安 响应时间t(ns) < 25
全工作范围内。同时把该过电压的能量释放掉。随后，保护器又迅速的变为高阻状态，因而不影响电源系统的正常供电。 熔断器或断路器(A) 10 16

ST Y □ - □ □ / □ - □ □ □ 工作环境(℃) -40℃~+85℃
相对湿度(%) ≤95%(25℃)
共差模式组合代号：X
接入导线截面积(mm ) 2 ≥10 ≥16
声光报警AS、遥信远程控制FS、遥信电压监控FS-SU
2
接入接地线截面积(mm ) ≥16 ≥25
最大持续运行电压
2
告警线截面积(mm ) ≥1.5
组合方式：1、2、2+1、3、3+1、4 (注)
标称放电电流(通流量)kA
STY1-D安装位置与应用
保护等级B、C、D
设计序号 安装LPZ1或LPZ2区与LPZ3区交界处。
适用于住户配电箱、计算机设备、信息设备、
电涌保护器
企业代号 电子设备及控制设备前或最近的插座箱内。
注： 组合方式代号说明
1-单极：Uc=275V、320V，用于TN-C、IT、TN-S系统的单相系统。Uc=385V、420V，用于TT系统的单相系统；
2-二极组合：Uc=275V、320V，用于TN-C、IT、TN-S系统的单相系统。Uc=385V、420V，用于TT系统的单相系统；
2+1—2+1组合：由2级保护器加一极放电间隙组合而成，适合用于由TT系统供电的单相电路。
3-三极组合：用于TN-C、IT、TN-S系统主配电箱；
3+1—3+1组合及全模组合；
4-四极组合：Uc=320V、用于TN-S、TN-C-S、TN-S系统。Uc=385V，用于TT系统。

2极组合接线图 4极组合接线图
STY1-D、STY1-C外形及安装尺寸

35 36
