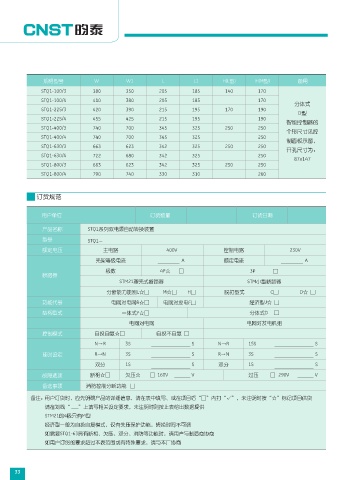

规格型号 W W1 L L1 H(L型) H(M型) 备用
STQ1-100/3 380 350 205 185 140 170
STQ1-100/4 410 380 205 185 170
分体式
STQ1-225/3 420 390 215 195 170 190
D型
STQ1-225/4 455 425 215 195 190
智能控制器的
STQ1-400/3 740 700 345 325 250 250
个形尺寸见控
STQ1-400/4 740 700 345 325 250
制面板示图，
STQ1-630/3 663 623 342 325 250 250
开孔尺寸为：
STQ1-630/4 722 680 342 325 250
87x147
STQ1-800/3 663 623 342 325 250 250
STQ1-800/4 790 740 330 310 260

订货规范

用户单位 订货数量 订货日期

产品名称 STQ1系列双电源自动转换装置
型号 STQ1-
额定电压 主电路 400V 控制电路 230V
壳架等级电流 A 额定电流 A
极数 4P☆ □ 3P □
断路器
STM21塑壳式断路器 STM小型断路器
分断能力能别L☆□ M☆□ H□ 脱扣型式 C□ D☆ □
功能代号 电网对电网R☆□ 电网对发电F□ 经济型J☆ □
结构型式 一体式Y☆□ 分体式D □

电网对电网 电网对发电机组
控制模式 自投自复☆□ 自投不自复 □
N→R 3S S N→R 15S S
延时设定 R→N 3S S R→N 3S S
双分 1S S 双分 1S S
故障选项 断相☆□ 欠压☆ □ 160V V 过压 □ 290V V 电涌保护器(SPD)

备选事项 消防控制分断功能 □
备注：用户订货时，应先明确产品的详细信息，请在表中填写、或在项目后“□”内打“√”，未注明时按“☆”标记项目供货
请在划线“ ”上填写相关设定要求，未注明时则按上表给出数据提供
STM21的4极只有M型
经济型一般为自投自复模式，仅有失压保护功能，转换时间不可调 Beijing Sentai
如需要STQ1-63具有断相、欠压、双分、消防等功能时，请用户与制造商协商
Electeic Co., Ltd.
如用户订货的要求超过本表范围或有特殊要求，请与本厂协商
