双电源自动转换装置

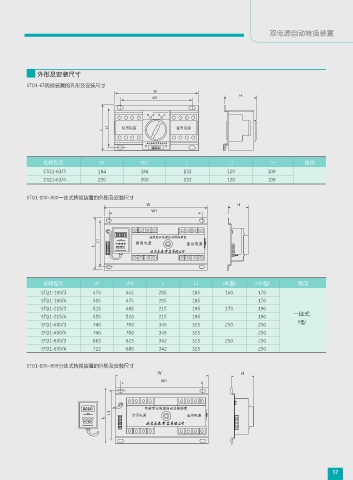

智能控制器面板说明 外形及安装尺寸

STQ1-63转换装置的外形及安装尺寸

NA、NB、NC为常用电源指示，RA、RB、RC为备用电源指示，显示表示正
常，显示消失表示故障；
“手动”键：显示“手动”，按手动键，可以选择常用电源或备用电源供电；
“自动”键：显示“自动”，进入自动控制状态；
“双分”键：使负载从常用电源或备用电源分断；
“设置”四键： 设定键、 移位键、 加减键。
SET
STQ1-63转换装置的控制器为LED指示灯显示
规格型号 W W1 L L1 H 备用
STQ1-63/3 184 164 132 120 109
STQ1-63/4 220 200 132 120 109
STQ1-63转换装置的控制功能 转换装置主电路接线图
STQ1-100~800一体式转换装置的外形及安装尺寸
经济型(J型)的控制功能: 当常用电源失压后，自动延时断开 为确保安全，请将转换装置的底板可靠接地；两台断路器出
常用电源断路器，闭合备用电源断路器，备用电源供电；当常用 线端可并联，但要保证相序一致。
电源电压恢复正常时，延时断开备用电源断路器，恢复常用电源
供电。
一般情况下，转换装置具有自投自复功能，遵循常用电源优
先的原则，如果需要自投不自复功能时，请用户声明。
经济型无断相、欠压保护功能，转换时间(≤3s)不可调；
如需要STQ1-63具有断相、欠压、双分、消防等功能时，请
用户与制造商协商。

断路器功能 规格型号 W W1 L L1 H(L型) H(M型) 备用
STQ1-100/3 475 445 205 185 140 170
负载线路中如发生过载、短路等故障，断路器将自动脱扣
STQ1-100/4 505 475 205 185 170
跳闸，切断负载电源，待排除故障后，按“手动”键，显示“手
STQ1-225/3 515 485 215 195 170 190
动”状态，再按“双分”键，对断路器进行再扣操作，再按“自 一体式
STQ1-225/4 550 520 215 195 190
动”键，回到自动状态，转换装置自动合闸。 Y型
STQ1-400/3 740 700 345 325 250 250
STQ1-400/4 740 700 345 325 250
转换装置外接控制端子接线图
STQ1-630/3 663 623 342 325 250 250
用户可以由接线端子外引指示灯作为观察之用，指示灯电源 STQ1-630/4 722 680 342 325 250
电压为AC220V，
H1为常用电源指示类，NA为其接线端；H2为备用电源指示 STQ1-100~800分体式转换装置的外形及安装尺寸
灯，RA为其接线端；HN为指示灯零线端子。
NN为常用电源指示灯，NA为其接线端子，当断路器为三极
时，必需将对应电源N线连至NN端子及RN端子，(断路器为四极 R型、F型控制外接端子接线图
时，无NN、RN端子)。
注：2为常用电源N线端子；
F1/F2为发电指令接线端子,X1、X2为卸载指令接线端子，卸
4为备用电源N线端子；
载输出为常闭触点。
三极断路器须对应连接。
V3、V4为消防控制电源接线端子， DC24V电源外置，消防
中心提供，注意 “+”“-”不能接反。 J型控制外接端子接线图
注：卸载、EPS消防为增选功能，需要时订货必须说明。

31 32
