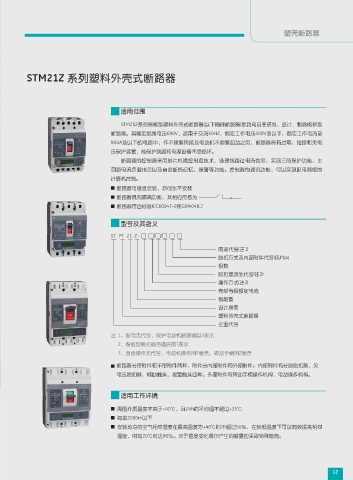

塑壳断路器
STM21Z 系列塑料外壳式断路器
适用范围
STM21Z系列智能型塑料外壳式断路器(以下简称断路器)是我司自主研发、设计、制造的新型
断路器。其额定绝缘电压690V，适用于交流50HZ，额定工作电压400V及以下，额定工作电流至
800A及以下的电路中，作不频繁转换及电动机不频繁起动之用，断路器具有过载、短路和欠电
压保护装置，能保护线路和电源设备不受损坏。
断路器的控制器采用单片机微控制造技术，处理线路过电流信号，实现三段保护功能，主
回路电流负载指示以及自诊断热记忆、报警等功能。控制器的通讯功能，可以实现配电网络的
计算机控制。
■ 断路器可垂直安装，亦可水平安装
■ 断路器具有隔离功能，其相应符号为
■ 断路器符合标准IEC60947-2和GBl4048.2
型号及其含义
ST M 21 Z - □ □/□/□ □ □
用途代号(注1)
脱扣方式及内部附件代号(见P14)
极数
脱扣器派生代号(注2)
操作方式(注3)
壳架等级额定电流
智能型
设计序号
塑料外壳式断路器
企业代号
注: 1、配电无代号，保护电动机断路器以2表示
2、智能型脱扣器带通信用T表示
3、直接操作无代号，电动机操作用P表示，转动手柄用Z表示
■ 断路器分带附件和不带附件两种，附件分内部附件和外部附件：内部附件有分励脱扣器，欠
塑壳断路器 电压脱扣器，辅助触头，报警触头四种。外部附件有转动手柄操作机构，电动操作机构。
适用工作环境
■ 周围介质温度不高于+40℃，且24h的平均值不超过+35℃
■ 海拔2000m以下
Beijing Sentai ■ 安装地点的空气相对湿度在最高温度为+40℃时不超过50％，在较低温度下可以有效提高相对
Electeic Co., Ltd. 湿度，例如20℃时达90％。对于温度变化偶尔产生的凝露应采取特殊措施。
