小型断路器

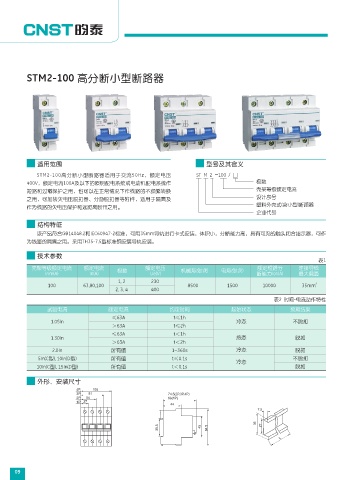

STM2-100 高分断小型断路器 STH1-100 系列隔离开关

适用范围 型号及其含义
STM2-100高分断小型断路器适用于交流50Hz，额定电压 ST M 2 100 / □
400V，额定电流100A及以下的照明配电系统或电动机配电系统作 极数
壳架等级额定电流
短路和过载保护之用，也可以在正常情况下作线路的不频繁转换 适用范围 型号及其含义
设计序号
之用，可加装欠电压脱扣器、分励脱扣器等附件，适用于隔离及
塑料外壳式(含小型)断路器 STH1-100系列隔离开关适用于交流50Hz，额定电压400V及 ST H 1 100 / □ / □
作为线路的欠电压保护和远距离断开之用。
企业代号 以下，额定电流至100A的配电和控制回路中，主要作为终端组 额定工作电流
结构特征 合电器中的总开关也可作为线路的不频繁转换之用。该产品符合 极数
IEC60947-3、GB14048.3标准的要求。 壳架等级额定电流
该产品符合GB14048.2和IEC60947-2标准，可用35mm导轨进行卡式安装，体积小，分断能力高，具有可见的触头闭合指示器，可作 设计序号
为线路的隔离之用。采用TH35-7.5型标准钢安装导轨安装。
隔离开关
企业代号
技术参数
表1
结构特征
壳架等级额定电流 额定电流 极数 额定电压 机械寿命(次) 电寿命(次) 额定短路分 连接导线
Inm(A) In(A) Ue(V) 断能力Icn(A) 最大截面 STH1-100系列隔离开关由外壳、操作机构、触头系统构成。操作机构与触头系统为钢性连接，并有明确的触头位置指示，分别用
1, 2 230 “ON”(红色)表示触头闭合位置，“OFF”(绿色)表示触头断开位置。
100 63,80,100 8500 1500 10000 35mm 2
2, 3, 4 400
技术参数
表2 时间-电流动作特性
试验电流 额定电流 约定时间 起始状态 预期结果 额定工作 额定工作 寿命(次) 接通和分断能力 额定短路 额定短时耐
≤63A t≤1h 电流In(A) 极数 电压Ue(V) 通电 不通电 I U 接通能力Icm(A) 受电流Icw(A)
1.05In 冷态 不脱扣
＞63A t≤2h 1 230 1692(峰值)
≤63A t＜1h 32, 63, 100 1500 8500 3In 1.05Ue 1200
1.30In 热态 脱扣 2, 3, 4 400 cosφ=0.95
＞63A t＜2h
2.0In 所有值 1~360s 冷态 脱扣
外形、安装尺寸
5In(C型), 10In(D型) 所有值 t≤0.1s 不脱扣
冷态
10In(C型), 15In(D型) 所有值 t＜0.1s 脱扣

外形、安装尺寸

09 10
