P. 21
塑壳断路器

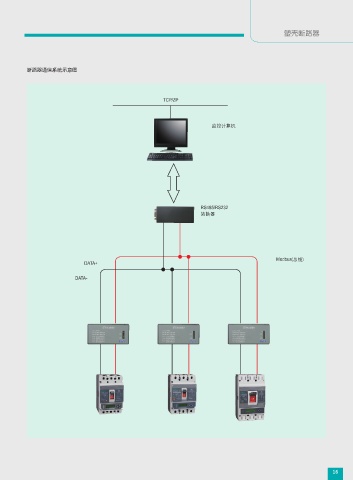

STM21Z/T断路器通信功能 断路器通信系统示意图
■ 带通信模块的STM21Z/T断路器与配电中心网络连接可实现“四遥”功能。
■ 接口协议：采用标准RS485接口。
■ ModBusRTU协议：通信波特率4.8K、9.6K、19.2K、38.4K。
■ 通讯地址范围：0~255。
■ 网络特征：采用双绞屏蔽线，每一次通信线最多连接32台设备，最长距离1200米。
通信模块
通信模块连接
端子功能说明
端子 功能 端子 功能
N E+
工作电源 漏电保护采样信号
L E-
Do1A T+
电操机构控制合闸 漏电保护测试信号
Do1B T-
Do2A 1
电操机构控制分闸 提供控制器工作电源
Do2B 2
S+
开关状态检测输入 漏电控制信号
S- 3
A+ 4
Modbus通讯 通信模块与控制器通讯接口
B- 5
15 16
