小型断路器

STML-63 系列漏电断路器 结构特征

■ STML-63系列漏电断路器由漏电脱扣器附件与STM-63断路器拼装组成，因此保持了与STM-63相同的时间-电流动作特性，其机械装配
即可由企业在工厂完成，也可在现场进行。漏电脱扣特性参数由工厂整定，用户不可调整，也不能拆开漏电脱扣器，以免影响性能。
2
2
漏电脱扣器有32A和63A两种壳架等级电流，分别可接10mm 和25mm 导线。
■ 在漏电脱扣器上设有一个专门用来指示漏电动作的指示装置，只有在指示装置复位以后，漏电断路器才能闭合。并配有带自复式按钮
的试验装置，按下时内部线路产生一模拟剩余电流，使断路器分断。试验装置应定期试验，每月一次。

技术参数

壳架等级 额定漏电 额定漏电
额定电压 极数 额定电流 额定漏电 过压保护 额定短路
Ue(V) 额定电流 In(A) 动作电流 不动作电流 分断时间(s) 整定值(V) 分断能力Icn(A)
Inm(A) IΔn(mA) IΔno(mA)
1+N
230
2 6、10、
30 15
3 32 16、20、 6000
50 25
400 3+N 25、32

4
≤0.1 280±5％
1+N
230
2
40、50、 30 15
3 63 4500
63 50 25
400 3+N

4

外形、安装尺寸

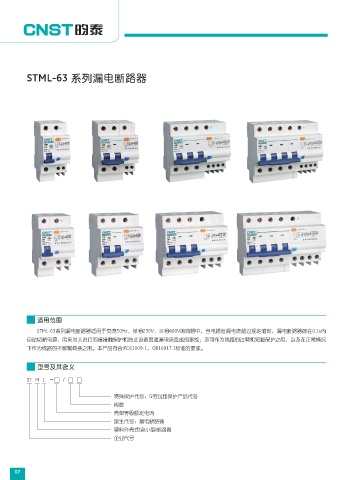

适用范围
STML-63系列漏电断路器适用于交流50Hz、单相230V、三相400V的线路中，当电路泄漏电流超过规定值时，漏电断路器能在0.1s内
自动切断电源，用来对人进行间接接触保护和防止设备因泄漏电流造成的事故，亦可作为线路的过载和短路保护之用，以及在正常情况
下作为线路的不频繁转换之用。本产品符合IEC61009-1、GB16917.1标准的要求。

型号及其含义

ST M L □ / □ □

特殊保护代号：G带过压保护产品代号
极数
壳架等级额定电流
派生代号：漏电断路器
塑料外壳式(含小型)断路器
企业代号

07 08
