小型断路器

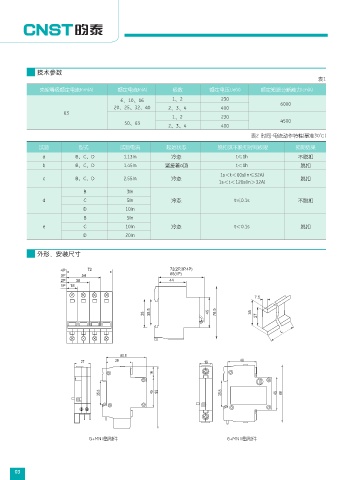

技术参数
表1 小型断路器附件
壳架等级额定电流Inm(A) 额定电流In(A) 极数 额定电压Ue(V) 额定短路分断能力Icn(A)
6、10、16 1、2 230
20、25、32、40 2、3、4 400 6000 电气附件
63
1、2 230 技术参数：
50、63 4500
2、3、4 400 触点分断能力
表2 时间-电流动作特性(基准30℃) AC 3A/380~415V；DC 0.4A/250V
AC 6A/220~240V；DC 1A/125V，DC 2A//48V；DC 6A/24V
试验 型式 试验电流 起始状态 脱扣或不脱扣时间极限 预期结果 表3 脱扣功能
a B、C、D 1.13In 冷态 t≤1h 不脱扣 供电电压 AC 230V DC 24V
b B、C、D 1.45In 紧接着a项 t＜1h 脱扣
ST-MX脱扣功耗 50VA 50W
1s＜t＜60s(In≤32A)
c B、C、D 2.55In 冷态 脱扣 ST-MN保护功耗 0.6VA 0.6W
1s＜t＜120s(In＞32A)
2
接线用导线截面积：单线2.5mm ，双线1.5mm ； 安装方式：插入式； 组合方式：见下图2；
2
B 3In
d C 5In 冷态 t≤0.1s 不脱扣 ST-SD ST-OF STM-63 ST-MX+OF ST-MN
欠
D 10In 报 辅 小 分 电
警 助 型 励 压
B 5In + + + 或 脱
触 触 断 脱 扣
e C 10In 冷态 t＜0.1s 脱扣 头 头 路 扣 器
D 20In 器 器
图2 组合方式
外形、安装尺寸
ST-MX+OF分励脱扣附件
在额定控制电源电压的70~110％时应可靠动作使断路器迅速脱扣，
接线端子12或14输出信号，端子用以指示断路器断开或接通状态。其额
图3 ST-MX+OF分励脱扣附件 定电压为24/28，110/220，220/380，240，415V；直流24、48、110、
125V。分励脱扣器宽度18mm。

ST-MN欠电压脱扣附件
在额定电压下降35％-70％时应可靠动作，使断路器脱扣，当电压
恢复到额定电压的85％以上后方可进行断路器闭合操作电压恢复后才可
图4 ST-MN欠电压脱扣附件
人为接通。其电压为交流230V，宽度18mm，延时型代号T-MNS，延时
0.2s。

ST-OF辅助触头附件
加装在断路器或ST-SD或另一个ST-OF的左侧，用以指示断路器的接通
图5 ST-OF辅助触头附件 断开状态。宽度为9mm。

ST-SD报警触头附件

加装在断路器或ST-OF的左侧，当断路器因故障自动脱扣时，通过触
G+MN I型附件 G+MN II型附件
点输出警告信号。宽度为9mm。
图6 ST-SD报警触头附件

03 04
