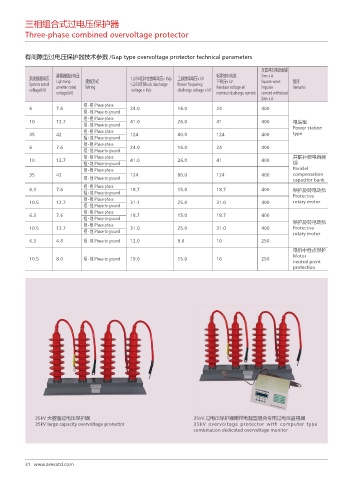

三相组合式过电压保护器
Three-phase combined overvoltage protector

有间隙型过电压保护器技术参数 /Gap type overvoltage protector technical parameters

方波冲击电流耐受
避雷器额定电压 标称放电电流 2ms ≮ A
系统额定电压 Lightning 接线方式 1.2/50 S 冲击放电电压≯ kVp 工频放电电压≮ kV 下残压≯ kV Square wave 备注
System rated 1.2/50 S Shock discharge Power frequency
voltage(kV) arrester rated Wiring voltage ≯ kVp discharge voltage ≮ kV Residual voltage at impulse Remarks
voltage(kV) nominal discharge current current withstand
2ms ≮ A
相 - 相 /Phase-phase
6 7.6 24.0 16.0 24 400
相 - 地 /Phase-to-ground
相 - 相 /Phase-phase
10 12.7 41.0 26.0 41 400 电站型
相 - 地 /Phase-to-ground Power station
相 - 相 /Phase-phase
35 42 124 80.0 124 400 type
相 - 地 /Phase-to-ground
相 - 相 /Phase-phase
6 7.6 24.0 16.0 24 400
相 - 地 /Phase-to-ground
相 - 相 /Phase-phase 并联补偿电容器
10 12.7 41.0 26.0 41 400
相 - 地 /Phase-to-ground 组
相 - 相 /Phase-phase Parallel
35 42 124 80.0 124 400 compensation
相 - 地 /Phase-to-ground capacitor bank
相 - 相 /Phase-phase
6.3 7.6 18.7 15.0 18.7 400 保护旋转电动机
相 - 地 /Phase-to-ground
相 - 相 /Phase-phase Protective
10.5 12.7 31.1 25.0 31.0 400 rotary motor
相 - 地 /Phase-to-ground
相 - 相 /Phase-phase
6.3 7.6 18.7 15.0 18.7 400
相 - 地 /Phase-to-ground 保护旋转电动机
相 - 相 /Phase-phase
10.5 12.7 31.0 25.0 31.0 400 Protective
相 - 地 /Phase-to-ground rotary motor
6.3 4.8 相 - 地 /Phase-to-ground 12.0 9.0 10 250
电机中性点保护
Motor
10.5 8.0 相 - 地 /Phase-to-ground 19.0 15.0 16 250
neutral point
protection

35kV 大容量过电压保护器 35kV 过电压保护器附带电脑型组合专用过电压监视器
35kV large capacity overvoltage protector 35kV overvoltage protector with computer type
combination dedicated overvoltage monitor
