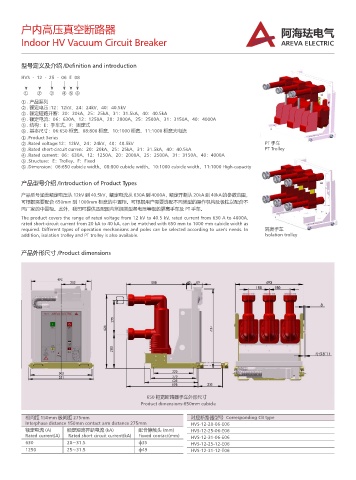

Page 22 - 苏州阿海珐电气有限公司

户内高压真空断路器 ୚ࡢ䚕ࣔࠩ

Indoor HV Vacuum Circuit Breaker AREVA ELECTRIC

型号定义及介绍 /Definition and introduction

HVS - 12 - 25 - 06 E 08

① ② ③ ④ ⑤ ⑥
① . 产品系列
② . 额定电压 :12：12kV、24：24kV、40：40.5kV
③ . 额定短路开断：20：20kA、25：25kA、31：31.5kA、40：40.5kA
④ . 额定电流：06：630A、12：1250A、20：2000A、25：2500A、31：3150A、40：4000A
⑤ . 结构：E：手车式、F：固定式
⑥ . 基本尺寸：06:650 柜宽、08:800 柜宽、10:1000 柜宽、11:1000 柜宽大电流
① .Product Series
② .Rated voltage:12：12kV、24：24kV、40：40.5kV PT 手车
③ .Rated short-circuit curren：20：20kA、25：25kA、31：31.5kA、40：40.5kA PT Trolley
④ .Rated current：06：630A、12：1250A、20：2000A、25：2500A、31：3150A、40：4000A
⑤ .Structure：E：Trolley、F：Fixed
⑥ .Dimension：06:650 cubicle width、08:800 cubicle width、10:1000 cubicle width、11:1000 High-capacity

产品型号介绍 /Introduction of Product Types

产品型号涵盖额定电压从 12kV 到 40.5kV，额定电流从 630A 到 4000A，额定开断从 20kA 到 40kA 的参数范围，
可根据需要配合 650mm 到 1000mm 柜宽的中置柜。可根据用户需要选配不同类型的操作机构及极柱以配合不
同厂家的中置柜。此外，我司可提供匹配国内常规类型各电压等级的隔离手车及 PT 手车。
The product covers the range of rated voltage from 12 kV to 40.5 kV, rated current from 630 A to 4000A,
rated short-circuit current from 20 kA to 40 kA, can be matched with 650 mm to 1000 mm cubicle width as
required. Different types of operation mechanisms and poles can be selected according to user's needs. In 隔离手车
addition, isolation trolley and PT trolley is also available. Isolation trolley

产品外形尺寸 /Product dimensions

280

650 柜宽断路器手车外形尺寸
Product dimensions-650mm cubicle

相间距 150mm 极间距 275mm 对应断路器型号 Corresponding CB type
Interphase distance 150mm contact arm distance 275mm HVS-12-20-06-E06
额定电流 (A) 额定短路开断电流 (kA) 配合静触头 (mm) HVS-12-25-06-E06
Rated current(A) Rated short circuit current(kA) Fixxed contact(mm) HVS-12-31-06-E06
630 20~31.5 ф35 HVS-12-25-12-E06
1250 25~31.5 ф49 HVS-12-31-12-E06
