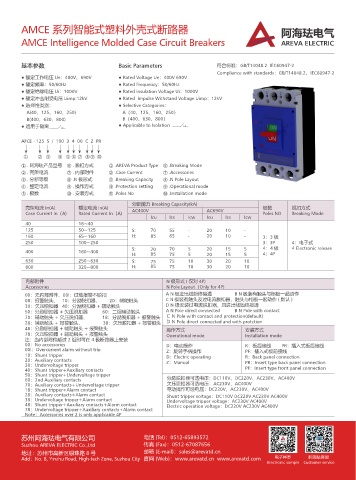

AMCE 系列智能式塑料外壳式断路器 ୚ࡢ䚕ࣔࠩ

AMCE Intelligence Molded Case Circuit Breakers AREVA ELECTRIC

基本参数 Basic Parameters 符合标准：GB/T14048.2 IEC60947-2
Compliance with standards：GB/T14048.2、IEC60947-2
● 额定工作电压 Ue：400V、690V ● Rated Voltage Ue：400V 690V
● 额定频率：50/60Hz ● Rated Frequency：50/60Hz
● 额定绝缘电压 Ui：1000V ● Rated Insulation Voltage Ui：1000V
● 额定冲击耐受电压 Uimp:12kV ● Rated Impulse Withstand Voltage Uimp：12kV
● 选择性类别： ● Selective Categories：
A(40、125、160、250) A（40、125、160、250）
B(400、630、800) B（400、630、800）
● 适用于隔离 ● Applicable to Isolation

AFCE - 125 S / 100 3 4 00 C Z PR

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① . 阿海珐产品型号 ⑥ . 脱扣方式 ① .AREVA Product Type ⑥ .Breaking Mode
② . 壳架电流 ⑦ . 内部附件 ② .Case Current ⑦ .Accessories
③ . 分断等级 ⑧ .N 极形式 ③ .Breaking Capacity ⑧ .N Pole Layout
④ . 整定电流 ⑨ . 操作方式 ④ .Protection setting ⑨ .Operational mode
⑤ . 极数 ⑩ . 安装方式 ⑤ .Poles No ⑩ .Installation mode
分断能力 Breaking Capacity(kA)
壳架电流 In(A) 额定电流 In(A) AC400V AC690V 极数 脱扣方式
Case Current In（A) Rated Current In（A) Poles NO Breaking Mode
Icu Ics Icw Icu Ics Icw
40 16~40
125 50~125 S: 70 55 - 20 10 -
160 65~160 H: 85 65 - 20 10 - 3：3 极
250 100~250 3：3P 4：电子式
S: 70 70 5 20 15 5 4：4 极 4 Electronic release
400 160~400
H: 85 75 5 20 15 5 4：4P
630 250~630 S: 75 75 10 30 20 10
800 320~800 H: 85 75 10 30 20 10

内部附件 N 极形式 ( 仅对 4P)
Accessories N Pole Layout（Only for 4P)
00：无内部附件、00I：过载报警不脱扣 A N 极进出线始终接通 B N 极装有触头与相极一起动作
08：报警触头、 10：分励脱扣器、 20：辅助触头 C N 极装有触头及过电流脱扣器，触头与相极一起动作 ( 默认 )
30：欠压脱扣器 40：分励脱扣器 + 辅助触头 D N 极安装过电流脱扣器，且进出线始终接通
50：分励脱扣器 + 欠压脱扣器 60：二组辅助触头 A N Pole direct connected B N Pole with contact
70：辅助触头 + 欠压脱扣器、 18：分励脱扣器 + 报警触头 Ｃ N Pole with contact and protection(default)
28：辅助触头 + 报警触头、 38：欠压脱扣器 + 报警触头 Ｄ N Pole direct connected and with protction
48：分励脱扣器 + 辅助触头 + 报警触头 操作方式 安装方式
78：欠压脱扣器 + 辅助触头 + 报警触头 Operational mode Installation mode
注：当内部附件超过 2 组时可在 4 极断路器上安装
00：No accessories D：电动操作 R：板后接线 PR：插入式板后接线
00I：Overcurrent alarm without trip Z：旋转手柄操作 PF：插入式板前接线

10：Shunt tripper D：Electric operating R：Back panel connection
20：Auxiliary contacts Z：Manual PR：Insert type back panel connection
30：Undervoltage tripper
40：Shunt tripper+Auxiliary contacts PF：Insert type front panel connection
50：Shunt tripper+Undervoltage tripper
60：2nd Auxiliary contacts 分励脱扣器可选电压：DC110V、DC220V、AC230V、AC400V
70：Auxiliary contacts+Undervoltage tripper 欠压脱扣器可选电压：AC230V、AC400V
18：Shunt tripper+Alarm contact 电动操作可选电压：DC220V、AC230V、AC400V
28：Auxiliary contacts+Alarm contact Shunt tripper voltage：DC110V DC220V AC230V AC400V
38：Undervoltage tripper+Alarm contact Undervoltage tripper voltage：AC230V AC400V
48：Shunt tripper+Auxiliary contacts+Alarm contact Electric operation voltage：DC220V AC230V AC400V
78：Undervoltage tripper+Auxiliary contacts+Alarm contact
Note：Accessories over 2 is only applicable 4P
