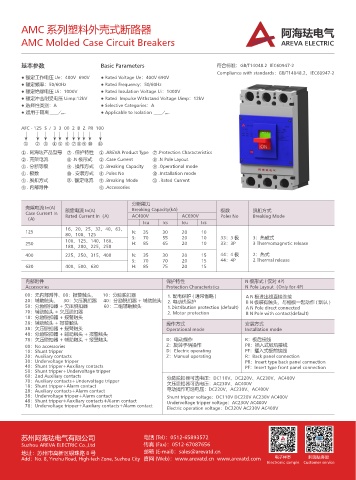

AMC 系列塑料外壳式断路器 ୚ࡢ䚕ࣔࠩ

AMC Molded Case Circuit Breakers AREVA ELECTRIC

基本参数 Basic Parameters 符合标准：GB/T14048.2 IEC60947-2
Compliance with standards：GB/T14048.2、IEC60947-2
● 额定工作电压 Ue：400V 690V ● Rated Voltage Ue：400V 690V
● 额定频率：50/60Hz ● Rated Frequency：50/60Hz
● 额定绝缘电压 Ui：1000V ● Rated Insulation Voltage Ui：1000V
● 额定冲击耐受电压 Uimp:12kV ● Rated Impulse Withstand Voltage Uimp：12kV
● 选择性类别：A ● Selective Categories：A
● 适用于隔离 ● Applicable to Isolation

AFC - 125 S / 3 3 00 2 B Z PR 100

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① . 阿海珐产品型号 ⑦ . 保护特性 ① .AREVA Product Type ⑦.Protection Characteristics
② . 壳架电流 ⑧ .N 极形式 ② .Case Current ⑧ .N Pole Layout
③ . 分断等级 ⑨ . 操作方式 ③ .Breaking Capacity ⑨ .Operational mode
④ . 极数 ⑩ . 安装方式 ④ .Poles No ⑩ .Installation mode
⑤ . 脱扣方式 . 额定电流 ⑤ .Breaking Mode .Rated Current
⑥ . 内部附件 ⑥ .Accessories

分断能力
壳架电流 In(A) 额定电流 In(A) Breaking Capacity(kA) 极数 脱扣方式
Case Current In Rated Current In（A) AC400V AC690V Poles No Breaking Mode
（A)
Icu Ics Icu Ics
16、20、25、32、40、63、
125 N: 35 30 20 10
80、100、125 33：3 极 3：热磁式
100、125、140、160、 S: 70 55 20 10
250 H: 85 65 20 10 33：3P 3 Thermomagnetic release
180、200、225、250
400 225、250、315、400 N: 35 30 20 15 44：4 极 2：热式
S: 70 70 20 15 44：4P 2 Thermal release
630 400、500、630 H: 85 75 20 15

内部附件 保护特性 N 极形式 ( 仅对 4P)
Accessories Protection Characteristics N Pole Layout（Only for 4P)
00：无内部附件、08：报警触头、 10：分励脱扣器 1. 配电保护 ( 通常省略 ) A N 极进出线直接连接
20：辅助触头、 30：欠压脱扣器 40：分励脱扣器 + 辅助触头 2. 电动机保护 B N 极装有触头，与相极一起动作 ( 默认 )
50：分励脱扣器 + 欠压脱扣器 60：二组辅助触头 1.Distribution protection (default) A N Pole direct connected
70：辅助触头 + 欠压脱扣器 2. Motor protection B N Pole with contact(default)
18：分励脱扣器 + 报警触头
28：辅助触头 + 报警触头 操作方式 安装方式
38：欠压脱扣器 + 报警触头 Operational mode Installation mode
48：分励脱扣器 + 辅助触头 + 报警触头
78：欠压脱扣器 + 辅助触头 + 报警触头 D：电动操作 R：板后接线
00：No accessories Z：旋转手柄操作 PR：插入式板后接线
10：Shunt tripper D：Electric operating PF：插入式板前接线
20：Auxiliary contacts Z：Manual operating R：Back panel connection
30：Undervoltage tripper PR：Insert type back panel connection
40：Shunt tripper+Auxiliary contacts PF：Insert type front panel connection
50：Shunt tripper+Undervoltage tripper
60：2nd Auxiliary contacts 分励脱扣器可选电压：DC110V、DC220V、AC230V、AC400V
70：Auxiliary contacts+Undervoltage tripper 欠压脱扣器可选电压：AC230V、AC400V
18：Shunt tripper+Alarm contact
28：Auxiliary contacts+Alarm contact 电动操作可选电压：DC220V、AC230V、AC400V
38：Undervoltage tripper+Alarm contact Shunt tripper voltage：DC110V DC220V AC230V AC400V
48：Shunt tripper+Auxiliary contacts+Alarm contact Undervoltage tripper voltage：AC230V AC400V
78：Undervoltage tripper+Auxiliary contacts+Alarm contact Electric operation voltage：DC220V AC230V AC400V
