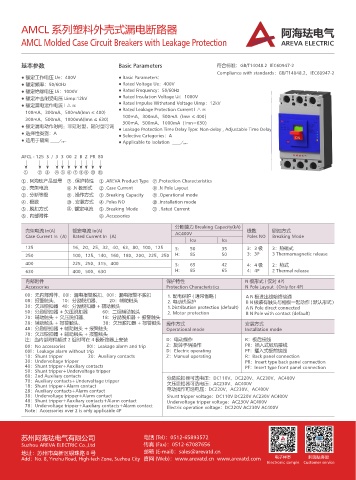

AMCL 系列塑料外壳式漏电断路器 ୚ࡢ䚕ࣔࠩ

AMCL Molded Case Circuit Breakers with Leakage Protection AREVA ELECTRIC

基本参数 Basic Parameters 符合标准：GB/T14048.2 IEC60947-2
Compliance with standards：GB/T14048.2、IEC60947-2
● 额定工作电压 Ue：400V ● Basic Parameters：
● 额定频率：50/60Hz ● Rated Voltage Ue：400V
● 额定绝缘电压 Ui：1000V ● Rated Frequency：50/60Hz
● 额定冲击耐受电压 Uimp:12kV ● Rated Insulation Voltage Ui：1000V
● 额定漏电运作电流 I △ n: ● Rated Impulse Withstand Voltage Uimp：12kV
100mA、300mA、500mA(Imn ≤ 400) ● Rated Leakage Protection Current I △ n:
300mA、500mA、1000mA(Imn ≤ 630) 100mA、300mA、500mA（Imn ≤ 400）
300mA、500mA、1000mA（Imn=630）
● 额定漏电动作时间：非延时型、延时型可调 ● Leakage Protection Time Delay Type: Non-delay , Adjustable Time Delay
● 选择性类别：A ● Selective Categories：A
● 适用于隔离 ● Applicable to Isolation

AFCL - 125 S / 3 3 00 2 B Z PR 80

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
① . 阿海珐产品型号 ⑦ . 保护特性 ① .AREVA Product Type ⑦.Protection Characteristics
② . 壳架电流 ⑧ .N 极形式 ② .Case Current ⑧ .N Pole Layout
③ . 分断等级 ⑨ . 操作方式 ③ .Breaking Capacity ⑨ .Operational mode
④ . 极数 ⑩ . 安装方式 ④ .Poles NO ⑩ .Installation mode
⑤ . 脱扣方式 . 额定电流 ⑤ .Breaking Mode .Rated Current
⑥ . 内部附件 ⑥ .Accessories
分断能力 Breaking Capacity(kA)
壳架电流 In(A) 额定电流 In(A) AC400V 极数 脱扣方式
Case Current In（A) Rated Current In（A) Poles NO Breaking Mode
Icu Ics
125 16、20、25、32、40、63、80、100、125 S: 50 35 3：3 极 3：热磁式
250 100、125、140、160、180、200、225、250 H: 85 50 3：3P 3 Thermomagnetic release
400 225、250、315、400 S: 65 42 4：4 极 2：热式
630 400、500、630 H: 85 65 4：4P 2 Thermal release
内部附件 保护特性 N 极形式 ( 仅对 4P)
Accessories Protection Characteristics N Pole Layout（Only for 4P)
00：无内部附件、00I：漏电报警脱扣、00II：漏电报警不脱扣 1. 配电保护 ( 通常省略 ) A N 极进出线始终接通
08：报警触头、 10：分励脱扣器、 20：辅助触头 2. 电动机保护 B N 极装有触头与相极一起动作 ( 默认形式 )
30：欠压脱扣器 40：分励脱扣器 + 辅助触头 1.Distribution protection (default) A N Pole direct connected
50：分励脱扣器 + 欠压脱扣器 60：二组辅助触头 2. Motor protection B N Pole with contact (default)
70：辅助触头 + 欠压脱扣器、 18：分励脱扣器 + 报警触头
28：辅助触头 + 报警触头、 38：欠压脱扣器 + 报警触头 操作方式 安装方式
48：分励脱扣器 + 辅助触头 + 报警触头 Operational mode Installation mode
78：欠压脱扣器 + 辅助触头 + 报警触头
注：当内部附件超过 2 组时可在 4 极断路器上安装 D：电动操作 R：板后接线
00：No accessories 00I：Leakage alarm and trip Z：旋转手柄操作 PR：插入式板后接线
00II：Leakage alarm without trip D：Electric operating PF：插入式板前接线

10：Shunt tripper 20：Auxiliary contacts Z：Manual operating R：Back panel connection
30：Undervoltage tripper PR：Insert type back panel connection
40：Shunt tripper+Auxiliary contacts PF：Insert type front panel connection
50：Shunt tripper+Undervoltage tripper
60：2nd Auxiliary contacts 分励脱扣器可选电压：DC110V、DC220V、AC230V、AC400V
70：Auxiliary contacts+Undervoltage tripper 欠压脱扣器可选电压：AC230V、AC400V
18：Shunt tripper+Alarm contact
28：Auxiliary contacts+Alarm contact 电动操作可选电压：DC220V、AC230V、AC400V
38：Undervoltage tripper+Alarm contact Shunt tripper voltage：DC110V DC220V AC230V AC400V
48：Shunt tripper+Auxiliary contacts+Alarm contact Undervoltage tripper voltage：AC230V AC400V
78：Undervoltage tripper+Auxiliary contacts+Alarm contact Electric operation voltage：DC220V AC230V AC400V
Note：Accessories over 2 is only applicable 4P
