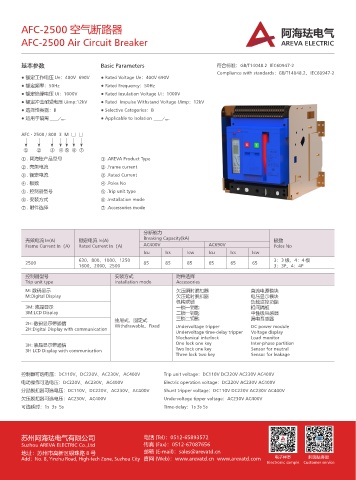

AFC-2500 空气断路器 ࡢ䚕ࣔࠩ
AFC-2500 Air Circuit Breaker AREVA ELECTRIC
基本参数 Basic Parameters 符合标准：GB/T14048.2 IEC60947-2
Compliance with standards：GB/T14048.2、IEC60947-2
● 额定工作电压 Ue：400V 690V ● Rated Voltage Ue：400V 690V
● 额定频率：50Hz ● Rated Frequency：50Hz
● 额定绝缘电压 Ui：1000V ● Rated Insulation Voltage Ui：1000V
● 额定冲击耐受电压 Uimp:12kV ● Rated Impulse Withstand Voltage Uimp：12kV
● 选择性类别：B ● Selective Categories：B
● 适用于隔离 ● Applicable to Isolation
AFC - 2500 / 800 3 M □ □
① ② ③ ④ ⑤ ⑥ ⑦
① . 阿海珐产品型号 ① .AREVA Product Type
② . 壳架电流 ② .Frame current
③ . 额定电流 ③ .Rated Current
④ . 极数 ④ .Poles No
⑤ . 控制器型号 ⑤ .Trip unit type
⑥ . 安装方式 ⑥ .Installation mode
⑦ . 附件选择 ⑦ .Accessories mode
分断能力
壳架电流 In(A) 额定电流 In(A) Breaking Capacity(kA) 极数
Frame Current In（A) Rated Current In（A) AC400V AC690V Poles No
Icu Ics Icw Icu Ics Icw
630、800、1000、1250 3：3 极、4：4 极
2500 85 85 85 65 65 65
1600、2000、2500 3：3P、4：4P
控制器型号 安装方式 附件选择
Trip unit type Installation mode Accessories
M: 数码显示 欠压瞬时脱扣器 直流电源模块
M:Digital Display 欠压延时脱扣器 电压显示模块
机构联锁 负载监控功能
3M: 液晶显示 一锁一钥匙 相间隔板
3M:LCD Display 二锁一钥匙 中性极互感器
抽屉式、固定式 三锁二钥匙 漏电互感器
2H: 数码显示带通信 Withdrawable、Fixed
2H:Digital Display with communication Undervoltage tripper DC power module
Undervoltage time-delay tripper Voltage display
Mechanical interlock Load monitor
3H: 液晶显示带通信 One lock one key Inter-phase partition
3H LCD Display with communication Two lock one key Sensor for neutral
Three lock two key Sensor for leakage
控制器可选电压：DC110V、DC220V、AC230V、AC400V Trip unit voltage：DC110V DC220V AC230V AC400V
电动操作可选电压：DC220V、AC230V、AC400V Electric operation voltage：DC220V AC230V AC400V
分励脱扣器可选电压：DC110V、DC220V、AC230V、AC400V Shunt tripper voltage：DC110V DC220V AC230V AC400V
欠压脱扣器可选电压：AC230V、AC400V Undervoltage tipper voltage：AC230V AC400V
可选延时：1s 3s 5s Time-delay：1s 3s 5s
