THACL

输入交流电抗器 / Input AC reactor

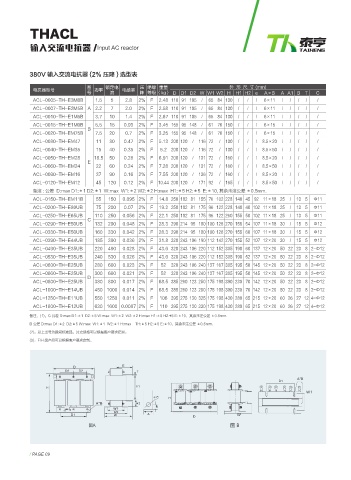

380V 输入交流电抗器 (2% 压降 ) 选型表

图 额定电 压 绝缘 重量 外 形 尺 寸 (mm)
电抗器型号 功率 电感量
号 流 降 等级（kg） D D1 D2 W W1 W2 H H1 H2 e A×B A A1 B T C
ACL-0005-TH-E3M8B 1.5 5 2.8 2% F 2.48 110 91 105 / 65 84 130 / / / 6×11 / / / / /
ACL-0007-TH-E2M5B A 2.2 7 2.0 2% F 2.58 110 91 105 / 65 84 130 / / / 6×11 / / / / /
ACL-0010-TH-E1M5B 3.7 10 1.4 2% F 2.67 110 91 105 / 65 84 130 / / / 6×11 / / / / /
ACL-0015-TH-E1M0B 5.5 15 0.93 2% F 3.45 155 95 148 / 61 76 150 / / / 6×15 / / / / /
B
ACL-0020-TH-EM75B 7.5 20 0.7 2% F 3.25 155 95 148 / 61 76 150 / / / 6×15 / / / / /
ACL-0030-TH-EM47 11 30 0.47 2% F 5.13 200 120 / 116 72 / 130 / / / 8.5×20 / / / / /
ACL-0040-TH-EM35 15 40 0.35 2% F 5.2 200 120 / 116 72 / 130 / / / 8.5×50 / / / / /
ACL-0050-TH-EM28 18.5 50 0.28 2% F 6.91 200 120 / 131 72 / 160 / / / 8.5×20 / / / / /
E
ACL-0060-TH-EM24 22 60 0.24 2% F 7.28 200 120 / 131 72 / 160 / / / 8.5×50 / / / / /
ACL-0090-TH-EM16 37 90 0.16 2% F 7.55 200 120 / 136 72 / 160 / / / 8.5×20 / / / / /
ACL-0120-TH-EM12 45 120 0.12 2% F 10.44 200 120 / 171 92 / 165 / / / 8.5×50 / / / / /
备注 : 公差 D:max D1:±1 D2:±1 W:max W1:±2 W2:±2 H:max H1:±5 H2:±5 E:±10, 其余未注公差 ±0.5mm.
ACL-0150-TH-EM11B 55 150 0.095 2% F 14.8 250 182 81 155 76 102 228 140 45 92 11×18 25 / 13 5 Ф11
ACL-0200-TH-E80UB 75 200 0.07 2% F 19.2 250 182 81 175 96 122 228 140 40 102 11×18 25 / 13 5 Ф11
ACL-0250-TH-E65UB 110 250 0.056 2% F 22.1 250 182 81 175 96 122 260 155 50 102 11×18 25 / 13 5 Ф11
C
ACL-0290-TH-E50UB 132 290 0.048 2% F 28.3 290 214 95 180 100 126 270 155 54 107 11×18 30 / 15 5 Ф12
ACL-0330-TH-E50UB 160 330 0.042 2% F 28.3 290 214 95 180 100 126 270 155 60 107 11×18 30 / 15 5 Ф12
ACL-0390-TH-E44UB 185 390 0.036 2% F 31.8 320 243 106 190 112 142 270 155 52 107 12×20 30 / 15 5 Ф12
ACL-0490-TH-E35UB 220 490 0.028 2% F 43.6 320 243 106 220 112 152 305 190 60 137 12×20 50 22 23 8 2-Ф12
ACL-0530-TH-E35UB 240 530 0.026 2% F 43.6 320 243 106 220 112 152 305 190 52 137 12×20 50 22 23 8 2-Ф12
ACL-0600-TH-E25UB 280 600 0.023 2% F 52 320 243 106 240 137 167 305 195 50 145 12×20 50 22 23 8 2-Ф12
ACL-0660-TH-E25UB 300 660 0.021 2% F 52 320 243 106 240 137 167 305 195 50 145 12×20 50 22 23 8 2-Ф12
D
ACL-0800-TH-E25UB 380 800 0.017 2% F 68.5 385 260 123 250 175 198 390 230 70 142 12×20 50 22 23 8 2-Ф12
ACL-1000-TH-E14UB 450 1000 0.014 2% F 68.5 385 260 123 250 175 198 390 230 70 142 12×20 50 22 23 8 2-Ф12
ACL-1250-TH-E11UB 550 1250 0.011 2% F 106 395 275 130 325 175 198 430 280 65 215 12×20 60 26 27 12 4-Ф12
ACL-1600-TH-E12UB 630 1600 0.0087 2% F 110 395 275 130 330 175 198 430 280 65 215 12×20 60 26 27 12 4-Ф12
备注：(1)：C 公差 D:max D1:±1 D2:±5 W:max W1:±2 W2:±2 H:max H1:±5 H2:+5 E:±10，其余未注公差 ±0.5mm.
D 公差 D:max D1:±2 D2:±5 W:max W1:±1 W2:±1 H:max TH:±5 H2:±5 E:±10，其余未注公差 ±0.5mm.
(2)：以上型号为我司标准品，其它规格可以根据客户要求定制。
(3)：F/H 级产品可以根据客户要求定制。

A*B

=

=
֣' ֣ (

/ PAGE 09
