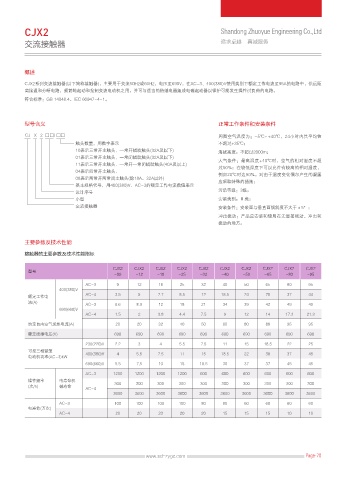

CJX2 Shandong Zhuoyue Engineering Co.,Ltd
交流接触器 追求卓越 真诚服务

概述

CJX2系列交流接触器(以下简称接触器)，主要用于交流50Hz或60Hz，电压至690V，在AC-3、400(380)V使用类别下额定工作电流至95A的电路中，供远距
离接通和分断电路、频繁地起动和控制交流电动机之用，并可与适当的热继电器组成电磁起动器以保护可能发生操作过负荷的电路。
符合标准：GB 14048.4、IEC 60947-4-1。

型号含义 正常工作条件和安装条件
CJ X 2 □□/ □□ 周围空气温度为：-5℃~+40℃，24小时内其平均值
触头数量，用数字表示 不超过+35℃；
10表示三常开主触头、一常开辅助触头(32A及以下) 海拔高度：不超过2000m；
01表示三常开主触头、一常闭辅助触头(32A及以下)
大气条件：最高温度+40℃时，空气的相对湿度不超
11表示三常开主触头、一常开一常闭辅助触头(40A及以上)
过50%；在较低温度下可以允许有较高的相对湿度，
04表示四常开主触头、
例如20℃时达90%。对由于温度变化偶尔产生的凝露
08表示两常开两常闭主触头(除18A、32A以外)
应采取特殊的措施；
基本规格代号，用400(380)V、AC-3的额定工作电流数值表示
设计序号 污染等级：3级；
小型 安装类别：Ⅲ类；
交流接触器 安装条件：安装面与垂直面倾斜度不大于±5°；
冲击振动：产品应安装和使用在无显著摇动、冲击和
振动的地方。

主要参数及技术性能

接触器的主要参数及技术性能指标

CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2 CJX2
型号
-09 -12 -18 -25 -32 -40 -50 -65 -80 -95
AC-3 9 12 18 25 32 40 50 65 80 95
400(380)V
AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
额定工作电
流(A) AC-3 6.6 8.9 12 18 21 34 39 42 49 49
690(660)V
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
约定自由空气发热电流(A) 20 20 32 40 50 60 80 80 95 95
额定绝缘电压(V) 690 690 690 690 690 690 690 690 690 690
230(220)V 2.2 3 4 5.5 7.5 11 15 18.5 22 25
可控三相鼠笼 400(380)V 4 5.5 7.5 11 15 18.5 22 30 37 45
电动机功率(AC-3)kW
690(660)V 5.5 7.5 10 15 18.5 30 37 37 45 45
AC-3 1200 1200 1200 1200 600 600 600 600 600 600
操作频率 电寿命机 300 300 300 300 300 300 300 300 300 300
(次/h) 械寿命 AC-4
3600 3600 3600 3600 3600 3600 3600 3600 3600 3600
AC-3 100 100 100 100 80 80 60 60 60 60
电寿命(万次)
AC-4 20 20 20 20 20 15 15 15 10 10
