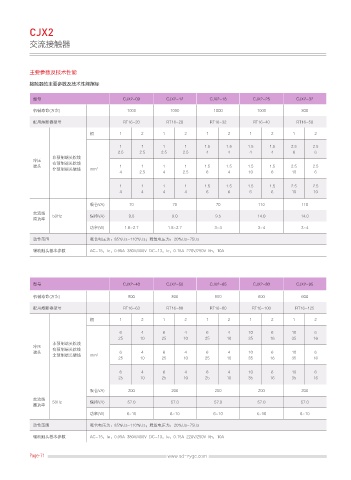

CJX2
           交流接触器





           主要参数及技术性能

           接触器的主要参数及技术性能指标

            型号                             CJX2-09        CJX2-12        CJX2-18        CJX2-25        CJX2-32
            机械寿命(万次)                         1000           1000           1000          1000            800

            配用熔断器型号                        RT16-20        RT16-20        RT16-32        RT16-40        RT16-50
                                根         1       2      1      2       1      2       1      2       1      2

                                          1       1      1      1      1.5     1.5    1.5     1.5    2.5     2.5
                                          2.5    2.5    2.5     2.5     4      4       4      4       6      6
                   非预制端头软线
            冷压     有预制端头软线
            端头                            1       1      1      1      1.5     1.5    1.5     1.5    2.5     2.5
                   非预制端头硬线      mm 2
                                          4      2.5     4      2.5     6      4      10      6      10      6

                                          1       1      1      1      1.5     1.5    1.5     1.5    2.5     2.5
                                          4       4      4      4       6      6       6      6      10      10

                                吸合VA)        70             70             70             110            110
            交流线    50Hz         保持VA)        9.0            9.0            9.5            14.0           14.0
            圈功率
                                功率(W)       1.8~2.7        1.8~2.7         3~4            3~4            3~4

            动作范围                吸合电压为:85%Us~110%Us;释放电压为:20%Us~75Us
            辅助触头基本参数            AC-15:Ie:0.95A  380V/400V  DC-13:Ie:0.15A  220V/250V  Ith:10A






            型号                             CJX2-40        CJX2-50        CJX2-65        CJX2-80        CJX2-95
            机械寿命(万次)                         800            800            800            600            600

            配用熔断器型号                        RT16-63        RT16-80        RT16-80        RT16-100       RT16-125
                                根         1       2      1      2       1      2       1      2       1      2

                                          6       4      6      4       6      4      10      6      10      6
                                          25     10      25     10      25     10     35      16     35      16
                   非预制端头软线
            冷压     有预制端头软线
            端头                            6       4      6      4       6      4      10      6      10      6
                   非预制端头硬线      mm 2
                                          25     10      25     10      25     10     35      16     35      16

                                          6       4      6      4       6      4      10      6      10      6
                                          25     10      25     10      25     10     35      16     35      16

                                吸合VA)        200            200            200            200            200
            交流线    50Hz         保持VA)        57.0           57.0           57.0           57.0           57.0
            圈功率
                                功率(W)        6~10           6~10          6~10           6~10           6~10

            动作范围                吸合电压为:85%Us~110%Us;释放电压为:20%Us~75Us
            辅助触头基本参数            AC-15:Ie:0.95A  380V/400V  DC-13:Ie:0.15A  220V/250V  Ith:10A
