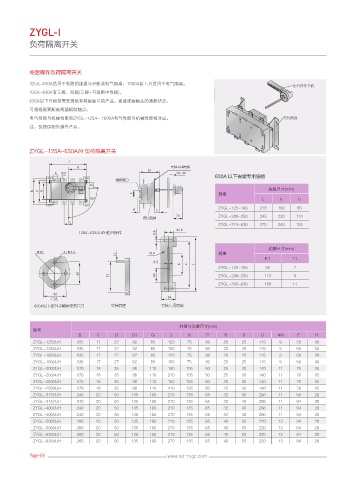

P. 72
ZYGL-I
负荷隔离开关
柜后操作负荷隔离开关
125A-630A适用于电路的接通与分断或电气隔离，1000A以上只适用于电气隔离。
ᴈโ᧹҈ᳰ
125A-630A有三极、四极(三极+可通断中性极)。
630A以下可根据需要提供有观察窗口的产品，直接观察触头的通断状态。
可根据需要配装两组辅助触点。
电气性能与机械性能和ZYGL-125A~ 1600A电气性能与机械性能相对应。 Ⴕ㷱Ꮑ㙆
注：仅提供柜外操作产品。
ZYGL-125A~630A/H 负荷隔离开关
+
/ Ⴕ㷱̿⩔ᏁᲫ
%
3 9 _
630A 以下安装专用底板
㻮ᄋ⿃ए
4
%
底板尺寸(mm)
# 6 (
' 规格
c L a b
) $ ZYGL-125~160 218 190 85
ZYGL-200~250 245 220 110
Ⴕ㷱Ꮑ㙆
1
ZYGL-315~630 270 240 135
"_ " +,)ᴈโ᧹҈
底脚尺寸(mm)
U
- 规格
K1 L1
C B -
ZYGL-125~160 95 7
, ZYGL-200~250 115 9
ZYGL-315~630 180 11
䬔ႀ
"Б̷ᴈโᳰᏓႵ㷱ᅦᄤ Ⴕ㷱ᏁᏓ Ⴕ㷱̿⩔ᏁᲫ
外形与安装尺寸(mm)
型号
B C D D1 G J N P R S U ΦX F H
ZYGL-125/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
ZYGL-125/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
ZYGL-160/3JH 135 17 27 92 85 120 75 36 20 25 115 9 59 10
ZYGL-160/4JH 135 17 27 92 85 150 75 36 20 25 115 9 59 10
ZYGL-200/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
ZYGL-200/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
ZYGL-250/3JH 170 18 35 98 110 160 105 50 25 30 140 11 76 15
ZYGL-250/4JH 170 18 35 98 110 210 105 50 25 30 140 11 76 15
ZYGL-315/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
ZYGL-315/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
ZYGL-400/3JH 240 20 50 135 160 210 135 65 32 40 206 11 94 20
ZYGL-400/4JH 240 20 50 135 160 270 135 65 32 40 206 11 94 20
ZYGL-500/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
ZYGL-500/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20
ZYGL-630/3JH 260 20 50 135 160 210 135 65 40 50 220 13 94 20
ZYGL-630/4JH 260 20 50 135 160 270 135 65 40 50 220 13 94 20
Page-65 www.sd-zygc.com
