ZYGL-I
负荷隔离开关

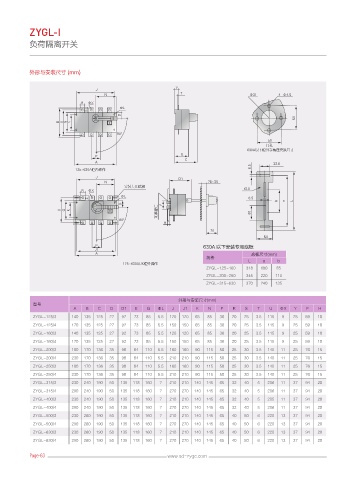

外形与安装尺寸 (mm)

:
+
/ 5 Ÿ Ÿ
3 Ÿ9
Ÿ-
4
%

# 6 ( ,
c

䬔ႀ
"Б̷ᴈโ᝷ᳰᏓႵ㷱ᅦᄤ
&
1
$
"

_ "ᴈڱ᧹҈
+ %
/ _
Ⴕ㷱̿⩔ᏁᲫ U
3 Ÿ9
Ÿ-
4
C B -
% '
㻮ᄋ⿃ए
6 ( ,
c
)

1 630A 以下安装专用底板
+
" 底板尺寸(mm)
规格
L a b
_ " +,ᴈโ᧹҈
ZYGL-125~160 318 190 85
ZYGL-200~250 345 220 110
ZYGL-315~630 370 240 135

外形与安装尺寸(mm)
型号
A B C D D1 E G ΦL J J1 K N P R S T U ΦX Y F H
ZYGL-125/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
ZYGL-125/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
ZYGL-160/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
ZYGL-160/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
ZYGL-200/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
ZYGL-200/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
ZYGL-250/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
ZYGL-250/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
ZYGL-315/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 206 11 37 94 20
ZYGL-315/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
ZYGL-400/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 205 11 37 94 20
ZYGL-400/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
ZYGL-500/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
ZYGL-500/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20
ZYGL-630/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
ZYGL-630/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20

Page-63 www.sd-zygc.com
