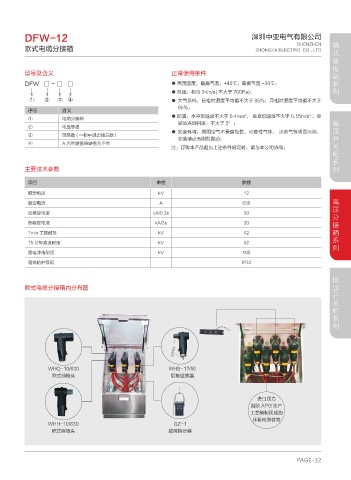

DFW-12 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
欧式电缆分接箱 ZHONGYA ELECTRIC CO., LTD
型号及含义 正常使用条件
DFW □ - □ □ ● 周围温度：最高气温：+40℃，最低气温 -30℃；
● 风速：相当 34m/s( 不大于 700Pa)；
① ② ③ ④ ● 大气条件：日相对湿度平均值不大于 95%；月相对湿度平均值不大于
95%；
序号 含义
● 防震：水平加速度不大于 0.4m/s²， 垂直加速度不大于 0.15m/s² ，安
① 电缆分接箱 高压开关柜系列
装地点倾斜度：不大于 3°；
② 电压等级
● 安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，
③ 回路数 ( 一相中进出线总数 )
安装地点无剧烈震动；
④ A 为带避雷器缺省为不带
注：订购本产品超出上述条件规定时，请与本公司协商。
主要技术参数
项目 单位 参数
额定电压 kV 12
高压分接箱系列
额定电流 A 630
动稳定电流 kA/0.3s 50
热稳定电流 kA/3s 20
1min 工频耐压 kV 42
15 分钟直流耐压 kV 52
雷电冲击耐压 kV 105
箱体防护等级 IP33
低压开关柜系列
欧式电缆分接箱内分布图
WHQ-10/630 WHB-17/50
欧式前接头 后接避雷器
进口压力
凝胶 APG 生产
工艺精制而成的
环氧树脂套管
WHH-10/630 GZ-1
欧式后接头 故障指示器
