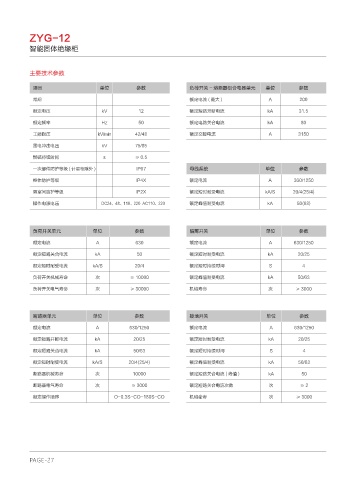

ZYG-12

智能固体绝缘柜

主要技术参数

项目 单位 参数 负荷开关 - 熔断器组合电器单元 单位 参数

常规 额定电流 ( 最大 ) A 200
额定电压 kV 12 额定短路开断电流 kA 31.5

额定频率 Hz 50 额定电路关合电流 kA 80
工频耐压 kV/min 42/48 额定交接电流 A 3150

雷电冲击电压 kV 75/85
燃弧持续时间 s ≥ 0.5

一次部件防护等级 ( 计量柜除外 ) IP67 母线系统 单位 参数
柜体防护等级 IP4X 额定电流 A 360/1250

隔室间防护等级 IP2X 额定短时耐受电流 kA/S 20/4(25/4)
操作电源电压 DC24、48、110、220 AC110、220 额定峰值耐受电流 kA 50(63)

负荷开关单元 单位 参数 隔离开关 单位 参数

额定电流 A 630 额定电流 A 630/1250
额定短路关合电流 kA 50 额定短时耐受电流 kA 20/25

额定短时耐受电流 kA/S 20/4 额定短时持续时间 S 4
负荷开关机械寿命 次 ≥ 10000 额定峰值耐受电流 kA 50/63

负荷开关电气寿命 次 ≥ 30000 机械寿命 次 ≥ 3000

断路器单元 单位 参数 接地开关 单位 参数

额定电流 A 630/1250 额定电流 A 630/1250
额定短路开断电流 kA 20/25 额定短时耐受电流 kA 20/25

额定短路关合电流 kA 50/63 额定短时持续时间 S 4
额定短时耐受电流 kA/S 20/4(25/4) 额定峰值耐受电流 kA 50/63

断路器机械寿命 次 10000 额定短路关合电流 ( 峰值 ) kA 50
断路器电气寿命 次 ≥ 3000 额定短路关合电流次数 次 ≥2

额定操作顺序 O-0.3S-CO-180S-CO 机械命寿 次 ≥ 3000
