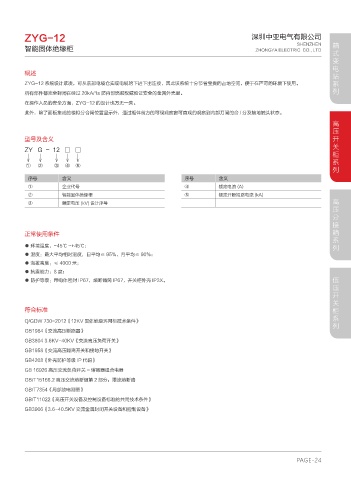

ZYG-12 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
智能固体绝缘柜 ZHONGYA ELECTRIC CO., LTD
概述
ZYG-12 系统设计紧凑，可从前部电缆仓实现电缆的下进下出连接，因此该系统十分节省宝贵的占地空间，便于在严苛的环境下使用。
所有部件都完全封闭在经过 20kA/1s 防内部燃弧权威验证安全的金属外壳里。
在操作人员的安全方面，ZYG-12 的设计也万无一失。
此外，除了面板集成的模拟分合闸位置显示外，通过柜体前方的可视观察窗可直观的观察到内部刀闸的合 / 分及接地触头状态。
高压开关柜系列
型号及含义
ZY G - 12 □ □
① ② ③ ④ ⑤
序号 含义 序号 含义
① 企业代号 ④ 额定电流 (A)
② 智能固体绝缘柜 ⑤ 额定开断短路电流 (kA) 高压分接箱系列
③ 额定电压 (kV) 设计序号
正常使用条件
● 环境温度：-45℃ ~+45℃；
● 湿度：最大平均相对湿度，日平均≤ 95%、月平均≤ 90%；
● 海拔高度：≤ 4000 米；
● 抗震能力：8 度； 低压开关柜系列
● 防护等级：带电体密封 IP67，熔断器筒 lP67，开关柜外壳 IP3X。
符合标准
Q/GDW 730-2012《12KV 固体绝缘环网柜技术条件》
GB1984《交流高压断路器》
GB3804 3.6KV-40KV《交流高压负荷开关》
GB1958《交流高压隔离开关和接地开关》
GB4208《外壳防护等级 IP 代码》
GB 16926 高压交流负荷开关 - 熔断器组合电器
GB/T15166.2 高压交流熔断组第 2 部分：限流熔断路
GB/T7354《局部放电测量》
GB/T11022《高压开关设备及控制设备标准的共同技术条件》
GB3906《3.6-40.5KV 交流金属封闭开关设备和控制设备》
