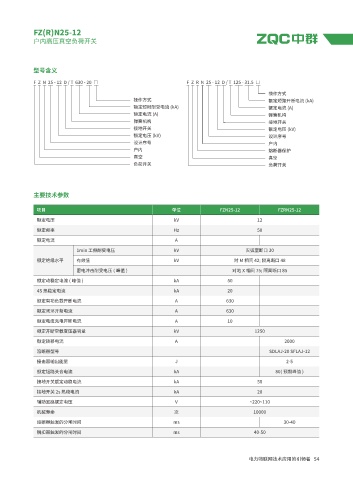

FZ(R)N25-12
户内高压真空负荷开关

型号含义

F Z N 25 - 12 D / T 630 - 20 □ F Z R N 25 - 12 D / T 125 - 31.5 □

操作方式
操作方式 额定短路开断电流 (kA)
额定短时耐受电流 (kA) 额定电流 (A)
额定电流 (A) 弹簧机构
弹簧机构 接地开关
接地开关 额定电压 (kV)
额定电压 (kV) 设计序号
设计序号 户内
户内 熔断器保护
真空 真空
负荷开关 负荷开关

主要技术参数

项目 单位 FZN25-12 FZRN25-12
额定电压 kV 12
额定频率 Hz 50
额定电流 A
1min 工频耐受电压 kV 灭弧室断口 30
额定绝缘水平 有效值 kV 对 M 相间 42; 隔离断口 48

雷电冲击耐受电压 ( 峰值 ) 对地 X 相间 75; 隔离断口 85
额定动稳定电流 ( 峰值 ) kA 50
4S 热稳定电流 kA 20
额定有功负载开断电流 A 630
额定闭环开断电流 A 630
额定电缆充电开断电流 A 10
额定开断空载变压器容量 kV 1250

额定转移电流 A 2000
溶断器型号 SDLAJ-20 SFLAJ-12
撞击器输出能量 J 2-5
额定短路关合电流 kA 80( 预期峰值 )
接地开关额定动稳电流 kA 50
接地开关 2s 热稳电流 kA 20
辅助回路额定电压 V ~220~110
机械寿命 次 10000
熔断器触发的分闸时间 ms 30-40

脱扣器触发的分闸时间 ms 40-50
