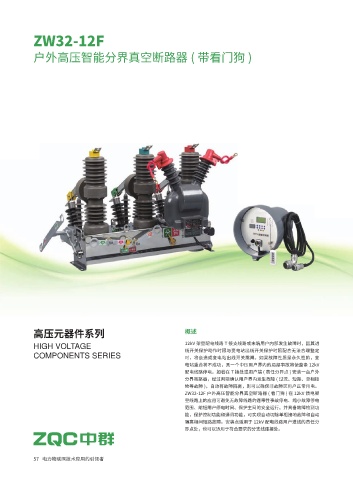

ZW32-12F

户外高压智能分界真空断路器 ( 带看门狗 )

高压元器件系列 概述
HIGH VOLTAGE 12kV 架空配电线路 T 接支线路或末端用户内部发生故障时，因其进
COMPONENTS SERIES 线开关保护动作时限与变电站出线开关保护时限配合无法合理整定
时，将会造成变电站出线开关跳闸。如果故障性质是永久性的，变
电站重合将不成功，则一个中压用户界内的局部亊故将使整条 12kV
配电线路停电。如若在 T 接处或用户端 ( 责任分界点 ) 安装一台户外
分界断路器，经过判断确认用户界内发生故障 ( 过流、短路、单相接
地等故障 )，自动将故障隔离，则可以确保非故障区用户正常用电。
ZW32-12F 户外高压智能分界真空断路器 ( 看门狗 ) 在 12kV 馈电架
空线路上的应用可避免无故障线路的连带性亊故停电、缩小故障停电
范围、缩短用户停电时间、保护主网的安全运行。并具备故障检测功
能，保护控制功能和通讯功能，可实现自动切除单相接地故障和自动
隔离相间短路故障。安装点适用于 12kV 配电线路用户进线的责任分
界点处，也可以适用于符合要求的分支线连接处。
