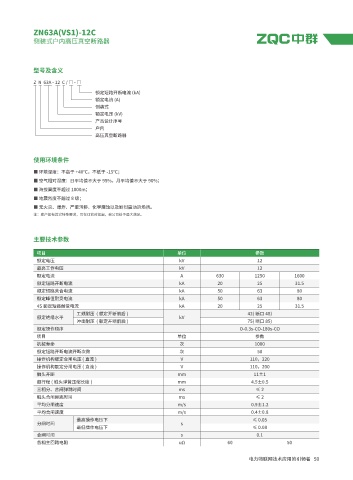

ZN63A(VS1)-12C
侧装式户内高压真空断路器

型号及含义

Z N 63A - 12 C / □ - □
额定短路开断电流 (kA)
额定电流 (A)
侧装式
额定电压 (kV)
产品设计序号
户内
高压真空断路器

使用环境条件

■ 环境温度：不高于 +40℃，不低于 -15℃；
■ 空气相对湿度：日平均值不大于 95%，月平均值不大于 90%；
■ 海拔高度不超过 1000m；
■ 地震烈度不超过 8 级；
■ 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
注：客户如有其它特殊要求，可在订货时提出，我公司给予最大满足。

主要技术参数

项目 单位 参数
额定电压 kV 12
最高工作电压 kV 12
额定电流 A 630 1250 1600
额定短路开断电流 kA 20 25 31.5
额定短路关合电流 kA 50 63 80
额定峰值耐受电流 kA 50 63 80
4S 额定短路耐受电流 kA 20 25 31.5
工频耐压 ( 额定开断前后 ) 42( 断口 48)
额定绝缘水平 kV
冲击耐压 ( 额定开断前后 ) 75( 断口 85)
额定操作顺序 O-0.3s-CO-180s-CO
项目 单位 参数
机械寿命 次 1000
额定短路开断电流开断次数 次 50
操作机构额定合闸电压 ( 直流 ) V 110，220
操作机构额定分闸电压 ( 直流 ) V 110，200
触头开距 mm 11±1
超行程 ( 触头弹簧压缩长度 ) mm 4.5±0.5
三相分、合闸弹跳时间 ms ≤2
触头合闸弹跳时间 ms ≤2
平均分闸速度 m/s 0.9±1.2
平均合闸速度 m/s 0.4±0.8
最高操作电压下 ≤ 0.05
分闸时间 s
最低操作电压下 ≤ 0.08
合闸时间 s 0.1
各相主回路电阻 uΩ 60 50
