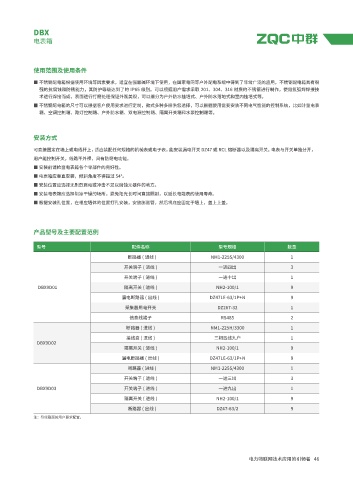

DBX
电表箱
使用范围及使用条件
■ 不锈钢配电箱根据使用环境等因素要求，适宜在强酸碱环境下使用，在国家电网等户外配电系统中得到了非常广泛的应用。不锈钢配电箱具有很
强的抗腐蚀和防锈能力，其防护等级达到了的 IP65 级别。可以根据用户需求采取 201、304、316 材质的不锈钢进行制作，使用氩弧焊焊接技
术进行焊接而成，表面进行打磨处理保证外观美观，可以细分为户外防水挂墙式、户外防水落地式和室内挂墙式等。
■ 不锈钢配电箱的尺寸可以根据客户使用要求进行定制，款式多种多样供您选择，可以根据使用需要安装不同电气性能的控制系统，比如计量电表
箱、空调控制箱、路灯控制箱、户外防水箱、双电源控制箱、隔离开关箱和水泵控制箱等。
安装方式
可直接固定在墙上或电线杆上，适应装配任何规格的机械表或电子表，能安装漏电开关 DZ47 或 RCL 熔断器以及隔离开关。电表与开关单独分开，
用户能控制开关，线路不外裸，具有防窃电功能。
■ 安装前请检查电表箱各个零部件的完好性。
■ 电表箱应垂直安装，倾斜角度不得超过 54°。
■ 安装位置应选择无剧烈震动或冲击不足以腐蚀元器件的地方。
■ 安装电表箱应选择阴凉干燥的场所，避免阳光长时间直接照射，以延长电能表的使用寿命。
■ 根据安装孔位置，在相应墙体的位置打孔安装，安放膨胀管，然后将底座固定于墙上，盖上上盖。
产品型号及主要配置范例
型号 配件名称 型号规格 数量
断路器 ( 进线 ) NM1-225S/4300 1
开关端子 ( 进线 ) 一进四出 3
开关端子 ( 进线 ) 一进十出 1
DBX9D01 隔离开关 ( 进线 ) NH2-100/1 9
漏电断路器 ( 出线 ) DZ47LE-63/1P+N 9
采集器用电开关 DZ267-32 1
信息线端子 RS485 2
断路器 ( 进线 ) NM1-225H/3300 1
接线盒 ( 进线 ) 三相四线九户 1
DBX9D02
隔离开关 ( 进线 ) NH2-100/1 9
漏电断路器 ( 出线 ) DZ47LE-63/1P+N 9
断路器 ( 进线 ) NM1-225S/4300 1
开关端子 ( 进线 ) 一进三出 3
DBX9D03 开关端子 ( 进线 ) 一进九出 1
隔离开关 ( 进线 ) NH2-100/1 9
断路器 ( 出线 ) DZ47-63/2 9
注：导线截面按用户要求配置。
