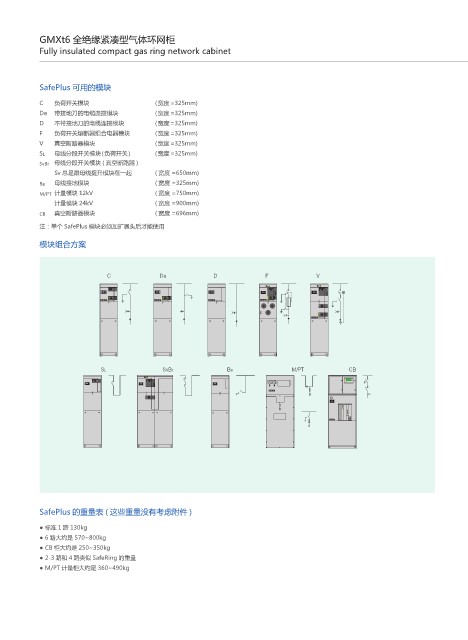

GMXt6 全绝缘紧凑型气体环网柜
Fully insulated compact gas ring network cabinet

SafePlus 可用的模块

C 负荷开关模块 (宽度=325mm)
De 带接地刀的电缆连接模块 (宽度=325mm)
D 不带接地刀的电缆连接模块 (宽度=325mm)
F 负荷开关熔断器组合电器模块 (宽度=325mm)
V 真空断路器模块 (宽度=325mm)
SL 母线分段开关模块(负荷开关) (宽度=325mm)
SvBr 母线分段开关模块 ( 真空断路器 )
Sv 总是跟母线提升模块在一起 ( 宽度 =650mm)
Be 母线接地模块 ( 宽度 =325mm)
M/PT 计量模块 12kV ( 宽度 =750mm)
计量模块 24kV ( 宽度 =900mm)
CB 真空断路器模块 ( 宽度 =696mm)
注：单个 SafePlus 模块必须加扩展头后才能使用
模块组合方案

$ %F % ' 7

4- 47#S #F . 15 $#

SafePlus 的重量表 ( 这些重量没有考虑附件 )
● 标准 1 路 130kg
● 6 路大约是 570~800kg
● CB 柜大约是 250~350kg
● 2-3 路和 4 路类似 SafeRing 的重量
● M/PT 计量柜大约是 360~490kg
