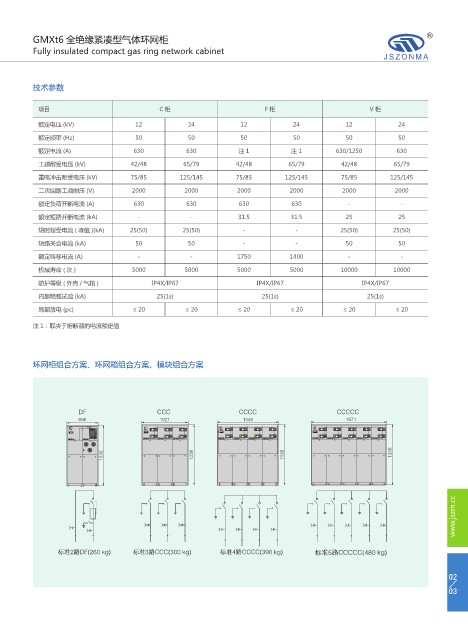

GMXt6 全绝缘紧凑型气体环网柜 R
Fully insulated compact gas ring network cabinet

技术参数

项目 C柜 F柜 V柜
额定电压 (kV) 12 24 12 24 12 24

额定频率 (Hz) 50 50 50 50 50 50
额定电流 (A) 630 630 注1 注1 630/1250 630
工频耐受电压 (kV) 42/48 65/79 42/48 65/79 42/48 65/79
雷电冲击耐受电压 (kV) 75/85 125/145 75/85 125/145 75/85 125/145
二次回路工频耐压 (V) 2000 2000 2000 2000 2000 2000
额定负荷开断电流 (A) 630 630 630 630 - -
额定短路开断电流 (kA) - - 31.5 31.5 25 25
短时耐受电流 ( 峰值 )(kA) 25(50) 25(50) - - 25(50) 25(50)

短路关合电流 (kA) 50 50 - - 50 50
额定转移电流 (A) - - 1750 1400 - -
机械寿命 ( 次 ) 5000 5000 5000 5000 10000 10000
防护等级 ( 外壳 / 气箱 ) IP4X/IP67 IP4X/IP67 IP4X/IP67
内部燃弧试验 (kA) 25(1s) 25(1s) 25(1s)
局部放电 (pc) ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20 ≤ 20

注 1：取决于熔断器的电流额定值

环网柜组合方案、环网箱组合方案、模块组合方案

%' $$$ $$$$ $$$$$

www.jszm.cc

ᴳ۲ 䌛%' LH ᴳ۲ 䌛$$$ LH ᴳ۲ 䌛$$$$ LH ᴳ۲ 䌛$$$$$ LH
