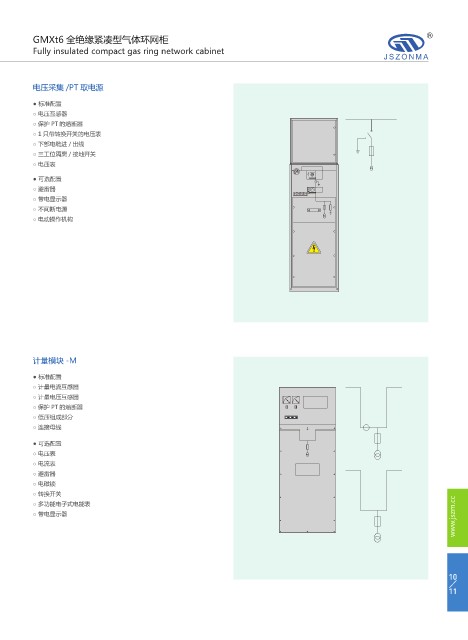

GMXt6 全绝缘紧凑型气体环网柜                                                                                    R
          Fully insulated compact gas ring network cabinet




          电压采集 /PT 取电源

          ● 标准配置
          ○ 电压互感器
          ○ 保护 PT 的熔断器
          ○ 1 只带转换开关的电压表
          ○ 下部电缆进 / 出线
          ○ 三工位隔离 / 接地开关
          ○ 电压表
          ● 可选配置
          ○ 避雷器
          ○ 带电显示器
          ○ 不间断电源
          ○ 电动操作机构




















          计量模块 -M

          ● 标准配置
          ○ 计量电流互感器
          ○ 计量电压互感器
          ○ 保护 PT 的熔断器
          ○ 低压组成部分
          ○ 连接母线

          ● 可选配置
          ○ 电压表
          ○ 电流表
          ○ 避雷器
          ○ 电磁锁
          ○ 转换开关
                                                                                                                      www.jszm.cc
          ○ 多功能电子式电能表
          ○ 带电显示器
