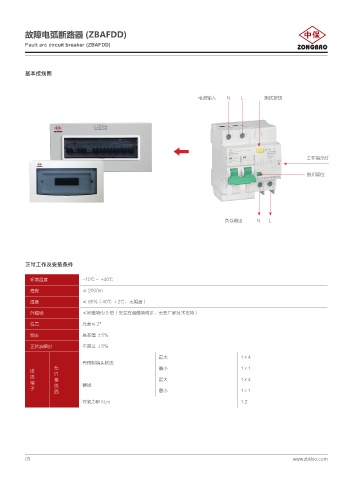

故障电弧断路器 (ZBAFDD)

Fault arc circuit breaker (ZBAFDD)

基本接线图

电流输入 N L 测试按钮

工作指示灯

脱扣复位

负载输出 N L

正常工作及安装条件

环境温度 -10℃～ +40℃

海拔 ≤ 2000m
湿度 ≤ 95%（40℃ ±2℃，无凝露）
外磁场 ≤地磁场的 5 倍（安装在强磁场附近，需要厂家技术支持）

位置 允差≤ 2°
频率 基准值 ±5%
正弦波畸形 不超过 ±5%

最大 1×4
有预制端头软线
允 最小 1×1
接 许
线 接 最大 1×4
端 线 硬线
子
面 最小 1×1
拧紧力矩 N.m 1.2
