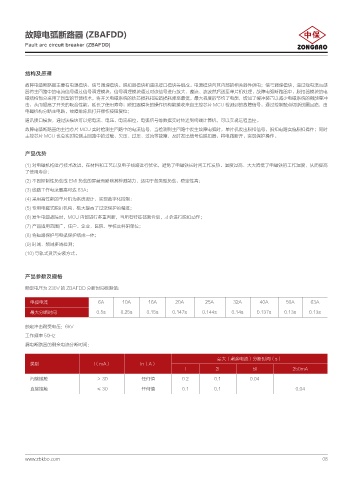

故障电弧断路器 (ZBAFDD)

Fault arc circuit breaker (ZBAFDD)

结构及原理
故障电弧断路器主要有电源模块、信号调理模块、脱扣器模块和通讯接口模块等组成。电源模块向其内部的相关器件供电；信号调理模块，通过线电流互感
器将主回路中的电流信号通过信号调理模块，信号调理模块通过对该信号进行放大、整流、滤波然后送至单片机处理，故障电弧断路器中，脱扣器模块的电
磁结构部分采用了新型的节能技术，将开关电磁系统的铁芯损耗和短路损耗降至最低，最大程度的节约了电能，增加了缓冲装置以减少电磁系统的额能量冲
击，从而提高了开关的吸合性能，延长了使用寿命；脱扣器模块的操作机构能接收来自主控芯片 MCU 检测到的故障信号，通过控制触点切断线圈回路，由
电磁机构分断主电路，故障排除后打开操作按钮复位；
通讯接口模块，通过该模块可以把电流、电压、电流相位、电弧信号等数据实时传送到终端计算机，可以实现远程监控。
故障电弧断路器的主控芯片 MCU 实时检测主回路中的电流信号，当检测到主回路中发生故障电弧时，单片机发出脱扣信号，脱扣电路实施脱扣操作；同时
主控芯片 MCU 也会实时检测主回路中的过载、欠压、过压、过流等故障，及时发出信号给脱扣器，将电路断开，实现保护操作。

产品优势
(1) 对电磁机构进行技术改进，在材料和工艺以及电子线路进行优化，避免了电磁铁长时间工作发热、温度过高、大大降低了电磁铁的工作温度，从而提高
了使用寿命；
(2) 不因抑制性负载或 EMI 负载的屏蔽而影响其检测能力，适用于各类型负载，稳定性高；
(3) 线路工作电流最高可达 63A；
(4) 采用高性能的单片机为系统设计，实现数字化控制；
(5) 专用电磁式脱扣机构，极大提高了过流保护的精度；
(6) 发生电弧故障时，MCU 内部进行多重判断，当所有特征都吻合后，才会进行脱扣动作；
(7) 产品适用范围广，住户、企业、医院、学校及科研单位；
(8) 将短路保护与电弧保护结成一体；
(9) 时域、频域多域检测；
(10) 导轨式灵活安装方式。

产品参数及规格
额定电压为 230V 的 ZBAFDD 分断时间极限值：

电弧电流 6A 10A 16A 20A 25A 32A 40A 50A 63A
最大分断时间 0.5s 0.25s 0.15s 0.147s 0.144s 0.14s 0.137s 0.13s 0.13s

额定冲击耐受电压：6kV
工作频率 50Hz
漏电断路器的剩余电流分断时间：

最大（剩余电流）分断时间（s）
类别 I（mA） In（A）
I 2I 5I 250mA
间接接触 ＞ 30 任何值 0.2 0.1 0.04
直接接触 ≤ 30 任何值 0.1 0.1 0.04
