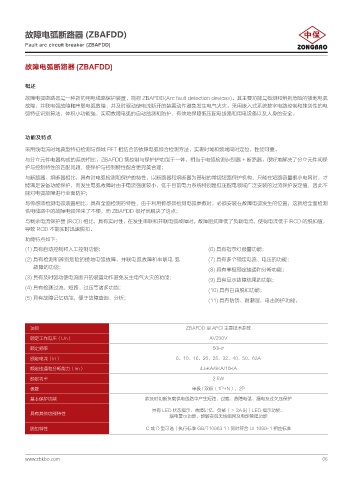

故障电弧断路器 (ZBAFDD)

Fault arc circuit breaker (ZBAFDD)

故障电弧断路器 (ZBAFDD)

概述
故障电弧断路器是一种新的用电线路保护装置，简称 ZBAFDD(Arc fault detection devices)。其主要功能是检测和辨别危险的接地电弧
故障、并联电弧故障和串联电弧故障，并及时驱动使电流断开的装置动作避免发生电气火灾。采用嵌入式系统数字电路控制和独创性的电
弧特征识别算法，体积小功能强，实现故障电弧的自动监测和防护，有效地保障低压配电线路和用电设备以及人身的安全。

功能及特点

采用线电流时域典型特征检测与频域 FFT 相结合的故障电弧综合检测方法，实现时域和频域同时定位，性能可靠。
与分立元件电器构成的系统相比，ZBAFDD 集控制与保护护功能于一体，相当于电弧检测识别器 + 断路器。很好地解决了分立元件间保
护与控制特性的匹配问题，使保护与控制特性配合更完美合理；
与断路器、熔断器相比，具有对电弧检测和保护的特性，以断路器和熔断器为基础的常规短路保护机构，只能在短路容量很小电网时，才
能满足设备功能保护，而发生电弧故障时由于电流强度较小，低于目前电力系统特别是低压配电领域广泛安装的过流保护设定值，因此不
能对电弧故障进行全面防护；
与传感器检测电弧装置相比，具有全面检测的特性，由于利用传感器检测电弧参数时，必须安装在故障电弧发生的位置，这就给全面检测
供电线路中的故障电弧带来了不便，而 ZBAFDD 很好地解决了这点；
与剩余电流保护器 (RCD) 相比，具有实时性，在发生串联和并联电弧故障时，故障阻抗降低了负载电流，使得电流低于 RCD 的脱扣值，
导致 RCD 不能实时迅速脱扣。
功能特点如下：
(1) 具有自动控制和人工控制功能； (6) 具有指示灯报警功能；
(2) 具有检测和辨别危险的接地电弧故障、并联电弧故障和串联电 弧 (7) 具有多个额定电流、电压的功能；
故障的功能； (8) 具有单极额定接通和分断功能；
(3) 具有及时驱动使电流断开的装置动作避免发生电气火灾的功能； (9) 具有显示故障结果的功能；
(4) 具有检测过流、短路、过压等诸多功能；
(10) 具有自由脱扣功能；
(5) 具有故障记忆功能，便于故障查询、分析；
(11) 具有防锈、耐潮湿，电击防护功能。

项目 ZBAFDD 型 AFCI 主要技术参数

额定工作电压（Un） AV230V
额定频率 50Hz
额定电流（In） 6、10、16、20、25、32、40、50、63A
额定接通和分断能力（Im） 4.5KA/6KA/10KA
额定功率 2.5W
极数 单极 / 双极（1P+N），2P
基本保护功能 能及时切断负载供电线路中产生短路、过载、故障电弧、漏电及过欠压保护

具有 LED 状态指示、故障记忆、负载（＞ 2A 时）LED 指示功能、
具有其他功能特性
漏电警示功能、能够实现无线组网及电能管理功能
脱扣特性 C 或 D 型可选（执行标准 GB/T10963.1）同时符合 UL1699-1 相应标准
