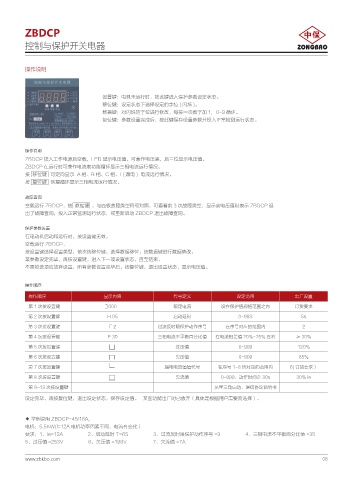

ZBDCP
          控制与保护开关电器




          操作说明




                                    设置键:电机未运行时,按此键进入保护参数设定状态。
                                    移位键:设定状态下选择设定的字位 ( 闪烁 )。
                                    数据键:对闪烁的字位进行修改,每按一次数字加 1,   0-9 循环。
                                    复位键:参数设置完成后,按此键保存设置参数并投入正常检测运行状态。




          操作说明
          ZBDCP 接入工作电源后空载,LED 显示电压值,可兼作电压表,后三位显示电压值。
          ZBDCP 在运行时可兼作电流表功能循环显示三相电流运行情况。
          按  移位键   可定向显示  A 相、B 相、C 相、L( 漏电 )  电流运行情况。
          按  复位键   恢复循环显示三相电流运行情况。

          故障查询
          空载运行 ZBDCP,按  数据键  ,与面板故障类型符号对照,可查看前 3 次故障类型;显示到电压值时表示 ZBDCP 退
          出了故障查询,投入正常监测运行状态;或重新启动 ZBDCP 退出故障查询。


          保护参数设置
          在电动机启动和运行时,按设置键无效,
          空载运行 ZBDCP,
          按设置键选择设置类型,依次按移位键,选择数据移位,按数据键进行数据修改,
          某参数设定完毕,再按设置键,进入下一项设置状态,直至结束,
          不需的选项应放弃设置,所有参数设置完毕后,按复位键,退出设置状态,显示电压值。


          操作顺序
           操作顺序                     显示内容                    代号定义                 设定范围               出厂设置
           第 1 次按设置键                  000                   额定电流            设在保护值规格范围之内             订货要求
           第 2 次按设置键                 H 05                   启动延时                 0-99S                 5s
           第 3 次按设置键                  F 2             过流反时限保护动作序号            在序号对应的范围内                 2
           第 4 次按设置键                 P 30             三相电流不平衡百分比值         在电流相差值 20%-75% 左右          ≥ 30%
           第 5 次按设置键                                        过压值                   0-999              120%

           第 6 次按设置键                                        欠压值                   0-999               85%
           第 7 次按设置键                                     漏电电流值值代号          在序号 1-8 所对应的范围内         6( 订货要求)
           第 8 次按设置键                                        欠流值             0-999、动作时间彡 30s          30% le
           第 9~13 次按设置键                                                  见星三角启动、通信协议说明书
          设定完毕,再按复位键,退出设定状态,保存设定值。   某些功能出厂时已放弃(具体是根据用户需要而选择)。



          ◆ 举例说明 ZBDCP-45/16A,
          电机:5.5KW(l=12A 电机功率因素不同,电流有变化)
          要求:1、le=12A                   2、启动延时 T=6S                   3、过流反时限保护动作序号 =3                   4、三相电流不平衡百分比值 =35
          5、过压值 =253V                   6、欠压值 =198V                    7、欠流值 =7A
