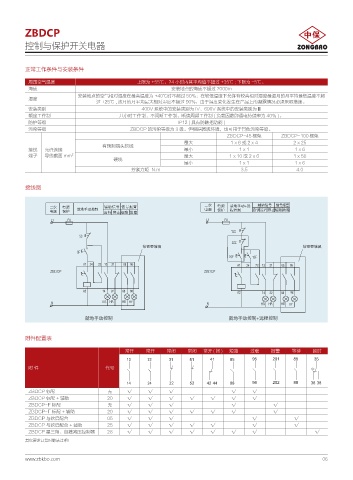

Page 13 - 浙江中保电气有限公司

ZBDCP
控制与保护开关电器

正常工作条件与安装条件

周围空气温度 上限为 +55℃，24 小时内其平均值不超过 +35℃ ; 下限为 -5℃。
海拔 安装地点的海拔不超过 2000m
安装地点的空气相对湿度在最高温度为 +40℃时不超过 50%；在较低温度下允许有较高相对湿度最湿月的月平均最低温度不超
湿度
过 +25℃ , 该月的月平均最大相对湿度不超过 90%，由于温度变化发生在产品上的凝露情况必须采取措施。
安装类别 400V 系统中的安装类别为 IV、690V 系统中的安装类别为Ⅲ
额定工作制 八小时工作制，不间断工作制、断续周期工作制 ( 负载因数即通电持续率为 40% )。
防护等级 IP12 ( 具有防触指功能 )
污染等级 ZBDCP 的污染等级为 3 级。但根据微观环境，也可用于其他污染等级。
ZBDCP-45 框架 ZBDCP-100 框架
最大 1 x 6 或 2 x 4 2 x 25
有预制端头软线
接线 允许连接 最小 1 x 1 1 x 6
端子 导线截面 mm 2 最大 1 x 10 或 2 x 6 1 x 50
硬线
最小 1 x 1 1 x 6
拧紧力矩 N.m 3.5 4.0

接线图

二次 电源 就地手动控制 辅助信号 信号报警 二次 电源 就地手动+远 辅助信号 信号报警
电源 保护 运行 停止短路 故障 电源 保护 程控制 自锁 运行 停止 短路 故障
L1 FU L1 FU
1SS
SS
2SS
按需要增减 按需要增减
SF
2SF 1SF
A1 24 23 13 31 05 95 A1 24 23 13 31 05 95
ZBDCP ZBDCP

A2 14 32 08 98 A2 14 32 08 98
N HG HR HB HY N HG HR HB HY

就地手动控制 就地手动控制+远程控制

附件配置表

常开 常开 常闭 常闭 常开(闭) 短路 过载 报警 等待 延时
31 51 41 05 95 201 85 35
附 件 代号

32 52 42 44 08 98 202 88 36 38
ZBDCP 标配 无 √ √ √ √ √
ZBDCP 标配 + 辅助 20 √ √ √ √ √ √ √
ZBDCP-F 标配 无 √ √ √ √ √
ZBDCP-F 标配 + 辅助 20 √ √ √ √ √ √ √
ZBDCP 与软启配合 05 √ √ √ √ √
ZBDCP 与软启配合 + 辅助 25 √ √ √ √ √ √ √
ZBDCP 星三角、自藕减压控制器 28 √ √ √ √ √ √ √ √
其它要求订货时敬请注明！
