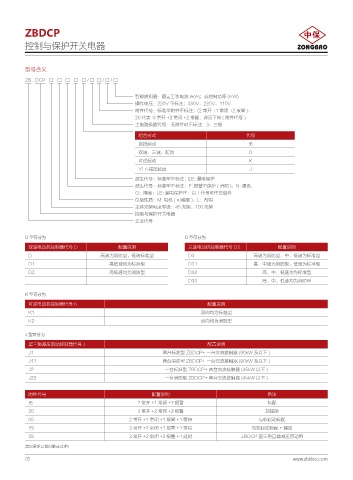

ZBDCP
控制与保护开关电器

型号含义
ZB DCP □ □ □ □ □ / □ □ / □ / □

智能脱扣器：额定工作电流 le(A)；或控制功率 (KW)
操作电压：220V 不标注；380V、220V、110V
附件代号：标准型附件不标注；(2 常开 +1 常闭 +2 报警 )、
20 代表 :3 常开 +2 常闭 +2 报警；详见下图 ( 附件代号 )
主电路极数代号：无附件时不标注；3：三级
组合形式 代号
直接起动 无
双速、三速、起动 D
可逆起动 K
Y/ △减压起动 J
派生代号：标准型不标注；LE: 漏电保护
派生代号：标准型不标注；F: 报警不保护 ( 消防 )；N: 通讯；
G：隔离；LE: 漏电保护注：以上代号可任意组合
负载性质：M: 电机 ( 可省略 )、L：配电
主体壳架电流等级：45 壳架、100 壳架
控制与保护开关电器
企业代号

D 型可分为 D 型可分为
双速电动机控制器代号 D 配置说明 三速电动机控制器代号 D3 配置说明
D 高速为消防型，低速标准型 D3 高速为消防型，中、低速为标准型
D1 高低速均为标准型 D31 高、中速为消防型，低速为标准型
D2 高低速均为消防型 D32 高、中、低速均为标准型
D33 高、中、低速均为消防型

K 型可分为
可逆电动机控制器代号 K 配置说明
K1 双向均为标准型
K2 双向均为消防型

J 型可分为
星三角减压启动控制器代号 J 配置说明
J1 两台标准型 ZBDCP+ 一台交流接触器 (90kW 及以下 )
J11 两台消防型 ZBDCP+ 一台交流接触器 (90kW 及以下 )
J2 一台标准型 ZBDCP+ 两台交流接触器 (45kW 以下 )
J22 一台消防型 ZBDCP+ 两台交流接触器 (45kW 以下 )

附件代号 配置说明 备注
无 2 常开 +1 常闭 +2 报警 标配
20 3 常开 +2 常闭 +2 报警 加辅助
05 2 常开 +1 常闭 +1 报警 +1 等待 与软起动标配
25 3 常开 +2 常闭 +1 报警 +1 等待 与软起动标配 + 辅助
28 3 常开 +2 常闭 +2 报警 +1 延时 ZBDCP 星三角自藕减压启动用

其它要求订货时敬请注明！
