Power transformer
series
电力变压器系列

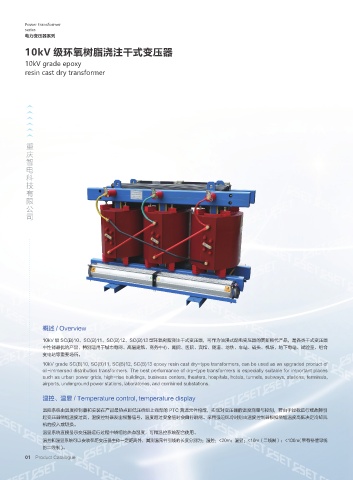

10kV 级环氧树脂浇注干式变压器
10kV grade epoxy
resin cast dry transformer
司 智 电 重 庆 科 限 公 技 有
概述 / Overview
10kV 级 SC(B)10、SC(B)11、SC(B)12、SC(B)13 型环氧树脂浇注干式变压器，可作为油浸式配电变压器的更新换代产品，是各类干式变压器
中性能最优的产品，特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、车站、码头、机场、地下电站、试验室、组合
变电站等重要场所。
10kV grade SC(B)10, SC(B)11, SC(B)12, SC(B)13 epoxy resin cast dry-type transformers, can be used as an upgraded product of
oil-immersed distribution transformers. The best performance of dry-type transformers is especially suitable for important places
such as urban power grids, high-rise buildings, business centers, theaters, hospitals, hotels, tunnels, subways, stations, terminals,
airports, underground power stations, laboratories, and combined substations.
温控、温显 / Temperature control, temperature display
温控系统由温度控制器和安装在产品最热点即低压绕组上端部的 PTC 测温元件构成，实现对变压器的温度测量与控制，若由于过载运行或故障引
起变压器绕组温度过高，温度控制器发出报警信号，温度超过安全值时会自行跳闸。采用强迫风冷时则由温度控制器根据绕组温度高低决定冷却风
机的投入或切换。
温显系统直接显示变压器运行过程中绕组的热点温度，可和温控系统配合使用。
温控和温显系统可以安装在距变压器主体一定距离外，其测温元件引线的长度分别为：温控：<20m；温显：<10m（二线制）；<100m( 带有补偿导线
...................................................................................................
的二线制 )。
